Покриття з карбіду кремнію

VeTek Semiconductor спеціалізується на виробництві надчистих покриттів з карбіду кремнію, ці покриття призначені для нанесення на очищений графіт, кераміку та вогнетривкі металеві компоненти.


Наші покриття високої чистоти в першу чергу призначені для використання в напівпровідниковій та електронній промисловості. Вони служать захисним шаром для носіїв пластин, токоприймачів і нагрівальних елементів, захищаючи їх від корозійних і реактивних середовищ, які виникають у таких процесах, як MOCVD і EPI. Ці процеси є невід’ємною частиною обробки пластин і виробництва пристроїв. Крім того, наші покриття добре підходять для застосування у вакуумних печах і нагріванні зразків, де стикаються з високим вакуумом, реактивними та кисневими середовищами.


У VeTek Semiconductor ми пропонуємо комплексне рішення з розширеними можливостями машинного цеху. Це дає нам змогу виготовляти базові компоненти з графіту, кераміки чи тугоплавких металів і наносити керамічні покриття SiC або TaC власними силами. Ми також надаємо послуги з нанесення покриття на надані клієнтом деталі, забезпечуючи гнучкість для задоволення різноманітних потреб.


Наші продукти з покриттям з карбіду кремнію широко використовуються в епітаксії Si, епітаксії SiC, системі MOCVD, процесу RTP/RTA, процесі травлення, процесі травлення ICP/PSS, процесі різних типів світлодіодів, включаючи сині та зелені світлодіоди, ультрафіолетові світлодіоди та глибоке УФ. Світлодіод тощо, який адаптовано до обладнання LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI тощо.


Частини реактора, які ми можемо зробити:


Aixtron G5 MOCVD Susceptors


Покриття з карбіду кремнію має кілька унікальних переваг:

Silicon Carbide Coating several unique advantages



Параметр покриття з карбіду кремнію VeTek Semiconductor

Основні фізичні властивості CVD покриття SiC
Власність Типове значення
Кристалічна структура FCC β-фаза полікристалічна, переважно (111) орієнтована
Щільність покриття SiC 3,21 г/см³
Твердість покриття SiC Твердість за Віккерсом 2500 (навантаження 500 г)
Розмір зерна 2~10 мкм
Хімічна чистота 99,99995%
Теплоємність 640 Дж·кг-1·К-1
Температура сублімації 2700 ℃
Міцність на згин 415 МПа RT 4-точковий
Модуль Юнга 430 Gpa 4pt вигин, 1300 ℃
Теплопровідність 300 Вт·м-1·К-1
Теплове розширення (CTE) 4,5×10-6K-1

CVD SIC ПЛІВКА КРИСТАЛІЧНА СТРУКТУРА

CVD SIC FILM CRYSTAL STRUCTURE



View as

Кільце з покриттям SIC

Кільце з покриттям SIC

Vetek Semiconductor - це професійний виробник Китаю та постачальник, в основному виробляючи підтримуючі кільця з покриттям SIC, покриття карбіду з карбіду (SIC), покриття карбіду Tantalum Carbide (TAC). Ми прагнемо надати ідеальну технічну підтримку та остаточні рішення для продуктів для напівпровідникової галузі, ласкаво просимо зв’язатися з нами.
Вафель Чак

Вафель Чак

Власний фрагмент пластового затискача в напівпровідниковому процесі і широко використовується в PVD, CVD, ETCH та іншому процесі. Вітк-напівпровідник відіграє ключові ролі у виробництві напівпровідників, що забезпечує швидкий, якісний вихід. Завдяки внутрішньому виробництву, конкурентним ціноутворенню та надійній підтримці НДДКР, Vetek Semiconductor перевершує послуги OEM/ODM для точних компонентів. Подивившись на свій запит.
Планетарний чутник ALD

Планетарний чутник ALD

Процес ALD, означає процес епітаксії атомного шару. Виробники Semiconductor та системи Vetek та виробники системи ALD розробили та створили планетарні вірогідники ALD з покриттям SIC, які відповідають високим вимогам процесу ALD для рівномірного розподілу повітряного потоку над підкладкою. У той же час, наше покриття з високою чистотою SIC забезпечує чистоту в процесі. Ласкаво просимо для обговорення співпраці з нами.
Тож покриття підтримки

Тож покриття підтримки

Semiconductor Vetek зосереджується на дослідженні та розробці та індустріалізації покриття CVD SIC та CVD TAC. Входячи з прикладу SIC покриття, як приклад, продукт високо обробляється з високою точністю, щільним покриттям SIC, високою температурною стійкістю та сильною корозійною стійкістю. Ваш запит на нас вітається.

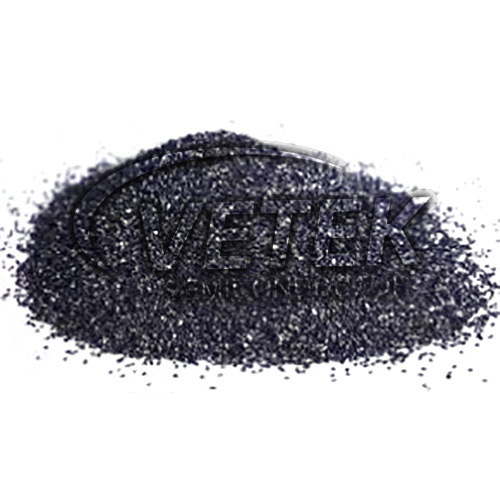

CVD SIC -блок для зростання кристалів SIC

CVD SIC -блок для зростання кристалів SIC

CVD SIC -блок для зростання кристалів SIC - це нова сировина з високою чистотою, розроблена напівпровідником Vetek. Він має високу коефіцієнт введення-виводу і може вирощувати високоякісні монокристали з великим розміром карбіду, який є матеріалом другого покоління для заміни порошку, що використовується на ринку сьогодні. Ласкаво просимо для обговорення технічних питань.
Нова технологія зростання кристала

Нова технологія зростання кристала

Напівпровідниковий карбід ультра-високої чистоти кремнію (SIC), утворений хімічним осадженням пари (CVD), рекомендується використовувати як вихідний матеріал для вирощування кристалів карбіду кремнію фізичним транспортом пари (ПВТ). У новій технології зростання кристалів SIC вихідний матеріал завантажується в тигель і сублімується на насінній кристал. Використовуйте блоки з високою чистотою СКС, щоб бути джерелом для вирощування кристалів SIC. Ласкаво просимо до створення з нами партнерство.
Як професіонал Покриття з карбіду кремнію виробник та постачальник у Китаї, у нас є власна фабрика. Незалежно від того, чи потрібні вам індивідуальні послуги, щоб задовольнити конкретні потреби вашого регіону або хочете придбати розширені та довговічні Покриття з карбіду кремнію, зроблені в Китаї, ви можете залишити нам повідомлення.
