Кільце з покриттям TAC для росту PVT монокристала SIC

В даний час пристрої SIC Power стають все більш популярними, тому виготовлення супутнього напівпровідникового пристрою є важливішим, а властивості SIC повинні бути вдосконалені. SIC - субстрат у напівпровіднику. Як незамінна сировина для пристроїв SIC, як ефективно виробляти кристал SIC є однією з важливих тем. У процесі вирощування кристала SIC методом ПВТ (фізичний транспорт пари), кільце з покриттям TAC з покриттям TAC для росту SIC відіграє незамінну та важливу роль. Після ретельного проектування та виготовлення, це кільце з покриттям TAC забезпечує вам відмінну продуктивність та надійність, забезпечуючи ефективність та стабільністьЗростання кристалів SICпроцес.

Покриття карбіду Танталум (TAC) привернуло увагу завдяки високій температурі плавлення до 3880 ° C, відмінної механічної міцності, твердості та стійкості до теплових ударів, що робить його привабливою альтернативою складеному напівпровідниковому епітакси -процесах з більш високими температурними вимогами.

Кільце з покриттям TACОсобливості продукту

(I) Високоякісне зв'язування матеріалу для покриття з графітовим матеріалом

Кільце з покриттям TAC для росту PVT монокристалів SIC за допомогою високоякісного графітового матеріалу SGL в якості підкладки, він має хорошу теплопровідність та надзвичайно високу стабільність матеріалу. Покриття CVD TAC забезпечує непористу поверхню. У той же час високоочищена CVD TAC (карбід Tantalum) використовується як матеріал покриття, який має надзвичайно високу твердість, температуру плавлення та хімічну стабільність. Покриття TAC може підтримувати відмінні показники у високій температурі (як правило, до 2000 ℃ або більше) та висококорозійне середовище росту кристалів SIC методом ПВТ, ефективно протистояти хімічним реакціям та фізичній ерозії під часЗростання SIC, значно продовжує термін служби кільця покриття та зменшує витрати на обслуговування обладнання та простої.

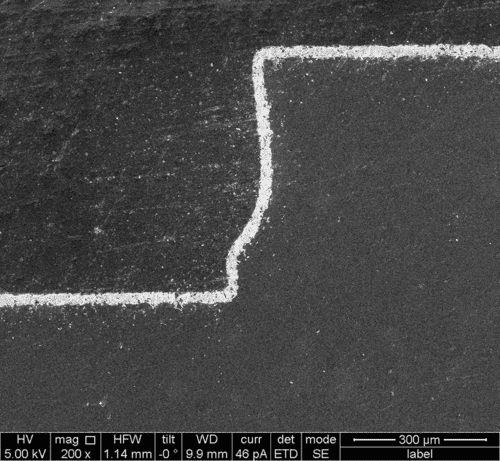

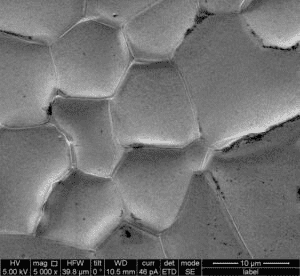

10 мкм 300 мкм

TAC покриттяз високою кристалічністю та відмінною рівномірністю

(Ii) Точний процес покриття

Технологія вдосконаленої технології процесу покриття Vitek Semiconductor гарантує, що покриття TAC рівномірно і щільно покрите на поверхні кільця. Товщину покриття можна точно контролювати при ± 5-ти, забезпечуючи рівномірний розподіл температурного поля та поля потоку повітря під час процесу росту кристалів, що сприяє високоякісному та великому зростанню кристалів SIC.

Загальна товщина покриття становить 35 ± 5 -емум, також ми можемо налаштувати його відповідно до вашої вимоги.

(Iii) Відмінна високотемпературна стійкість та стійкість до теплового удару

У високотемпературному середовищі методу ПВТ кільце з покриттям TAC для росту монокристалів SIC демонструє чудову термічну стійкість.

Стійкість до H2, NH3, SIH4, SI

Ультра-висока чистота для запобігання забрудненню процесу

Висока стійкість до теплових ударів для більш швидких циклів роботи

Він може витримати тривалу високотемпературну випічку без деформації, розтріскування або проливання покриття. Під час зростання кристалів SIC температура часто змінюється. Кільце, покрите TAC з покриттям TAC для росту PVT для росту SIC монокристалів SIC, мають відмінну стійкість до теплового удару і може швидко адаптуватися до швидких змін температури без розтріскування або пошкодження. Подальше підвищення ефективності виробництва та якості продукції.

Vetek Semiconductor добре знає, що різні клієнти мають різне обладнання та процеси росту кристалів PVT SIC, тому він надає індивідуальні послуги для кільця з покриттям TAC для зростання монокристалу SIC. Незалежно від того, чи це специфікація розміру кузова кільця, товщина покриття або спеціальні вимоги до продуктивності, ми можемо адаптувати його відповідно до ваших вимог, щоб забезпечити, щоб продукт ідеально відповідав вашому обладнанню та процесу, забезпечуючи вам найбільш оптимізоване рішення.

Фізичні властивості покриття TAC

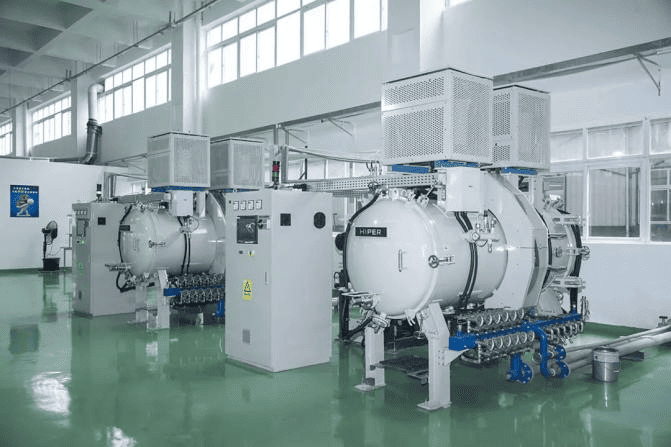

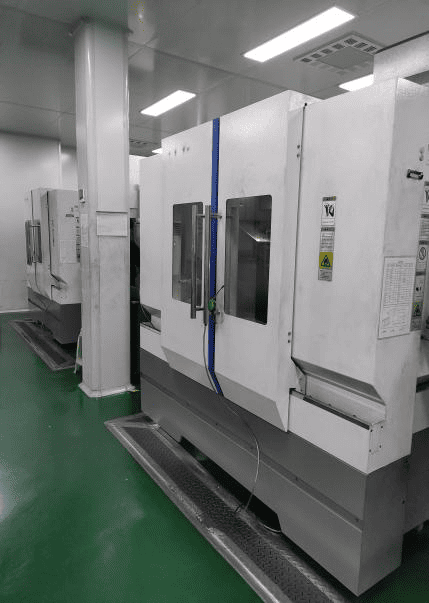

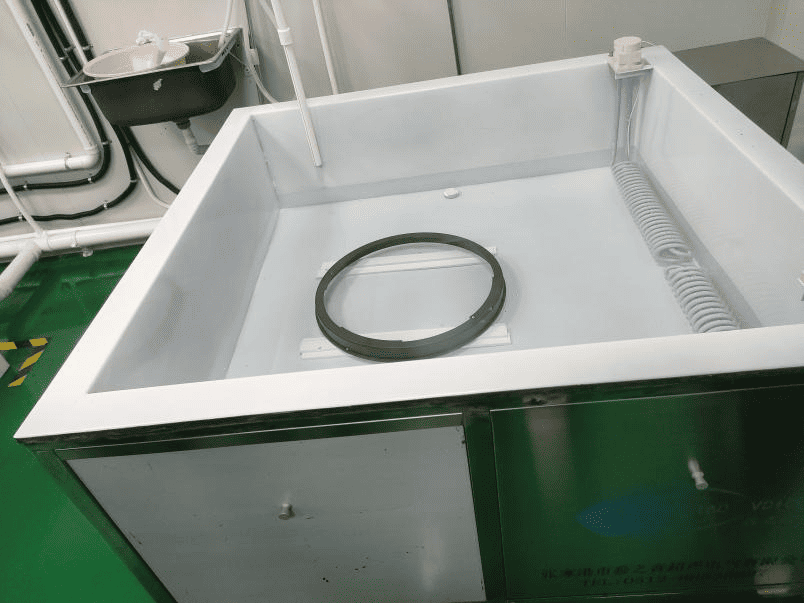

Це напівпровідникКільце з покриттям TAC виробничі магазини
