Основний висновок:Вибір правильного CVD SiC, покриття TaC або твердого SiC безпосередньо визначає рівні частинок і термін служби компонентів на лініях епітаксії/травлення. Ця стаття містить чіткі межі вибору за температурою, атмосферою та процесом, узгоджені з основними рішеннями щодо заміни обладнання та ключовими показниками, щоб допомогти вам швидко приймати рішення та зменшити ризик.

У процесах GaN MOCVD чутливі елементи на основі графіту з SiC-покриттям зазвичай можуть стабільно працювати протягом сотень годин при 1100°C в атмосфері NH3/H2; однак через нерівномірність теплового поля різниця в термінах служби покриття між крайовими та центральними областями може перевищувати 50%. У процесах вирощування кристалів SiC PVT, коли температура перевищує 1600°C, покриття SiC починає сублімувати та розкладатися, що вимагає переходу на покриття TaC або тверді розчини SiC. Наслідки вибору неправильного матеріалу комплектуючих — в кращому випадку заміна витратних матеріалів кожні 2-3 місяці; у гіршому випадку, лом цілої печі для пластин через забруднення частинками. Ця стаття написана технічною командою VeTek Semiconductor (під керівництвом доктора Сяо) з метою створення системної системи прийняття рішень «модель обладнання → умови процесу → вибір компонентів → очікуваний термін служби» для інженерів з епітаксії/травлення/PVT, допомагаючи вам швидко підбирати матеріали, контролювати частки та оцінювати постачальників.

1. Як вибрати покриття SiC, покриття TaC або твердий SiC на основі умов процесу?

Основний висновок:Визначтеся з трьома вимірами «температура → атмосфера → тип процесу»: віддайте перевагу CVD покриттю SiC при ≤1600°C; виберіть TaC для >2000°C або сильно корозійних атмосфер; віддайте перевагу Solid SiC для сценаріїв травлення та надвисокої чистоти.

Вибираючи фактичну виробничу лінію, інженери найчастіше запитують: «Для мого обладнання Aixtron/Veeco, яке виконує епітаксію GaN або SiC, за якої температури та в якій атмосфері, яке покриття мені слід використовувати?» Відповідь не складна, але три виміри потрібно пов’язати.

Температурне вікно є першим порогом

Покриття CVD SiC все ще може підтримувати структурну цілісність при температурах нижче приблизно 2000–2100 °C. За межами цього діапазону відбувається неконгруентне випаровування (переважне випаровування кремнію), що призводить до шорсткості поверхні та збільшення часток. Покриття TaC має температуру плавлення до 3880°C і може підтримувати надзвичайно низький тиск пари навіть у середовищах росту кристалів PVT вище 2400°C. Твердий SiC не має проблем між покриттям і підкладкою і підходить для компонентів камери травлення, які піддаються повторним тепловим ударам.

Атмосфера та корозійна активність визначають хімічну стабільність покриття

У середовищах, що містять NH₃, H₂ або гази на основі хлору, покриття SiC працює добре, але швидкість корозії SiC високотемпературним воднем значно вища, ніж у TaC. Експериментальні дані показують, що швидкість корозії TaC у високотемпературному аміаку становить приблизно 1/6 від швидкості корозії SiC, а у водні вона може бути навіть 1/10. Таким чином, стандартні умови епітаксії SiC або GaN MOCVD здебільшого використовують покриття SiC, тоді як сценарії з високою корозією або надвисокими температурами повинні переходити на TaC.

Відповідність типу процесу та функції компонента

• GaN MOCVD / Si епітаксія: надавайте перевагу графіту високої чистоти + CVD SiC-покриттям, кільце попереднього нагріву

• Зростання кристалів SiC PVT: настійно рекомендую покриття TaC для графітових компонентів гарячої зони

• Плазмове травлення (кільце фокусування тощо): можливий суцільний SiC або графіт із покриттям SiC, залежно від вимог до частинок і вартості

• Критичні частини камери надзвичайно чутливі до частинок: віддайте перевагу твердому SiC без покриття

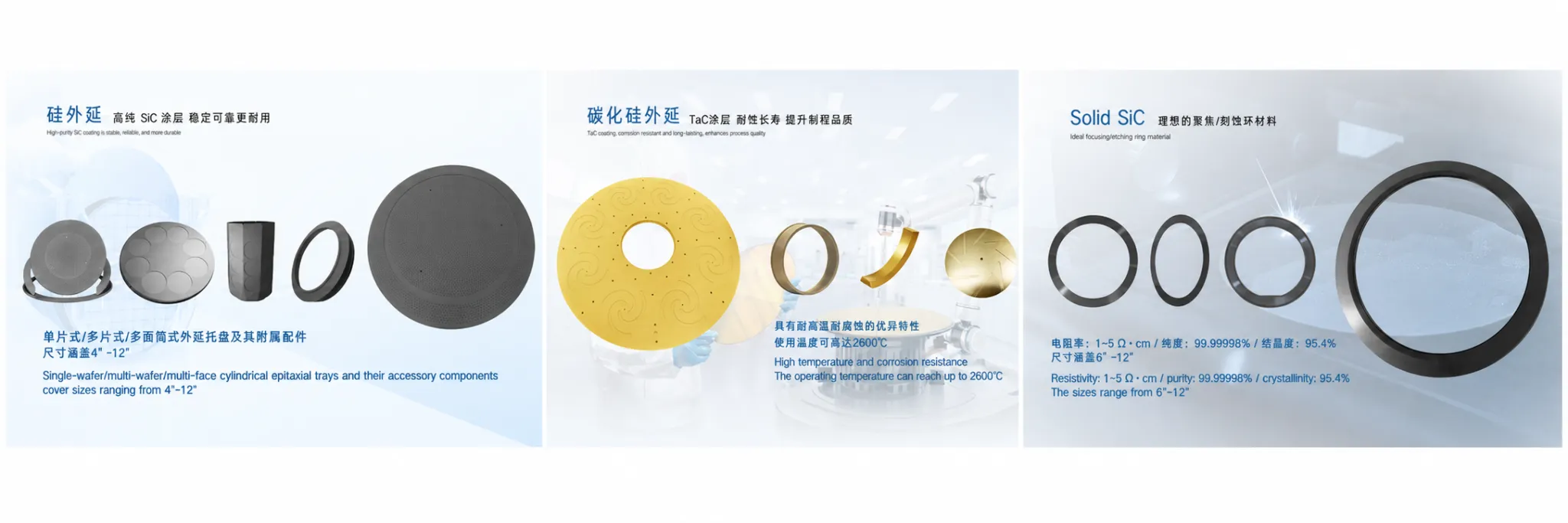

Рисунок 1 – Презентація основного продукту VeTek

2. Сумісність Aixtron/Veeco Graphite Susceptor та індивідуальні рішення для заміни

Основний висновок:VeTek підтримує налаштування 1:1 на основі креслень клієнта або оригінальних запасних частин, охоплюючи такі основні платформи, як Aixtron G10, Veeco K465i, ASM Epsilon тощо. Стандартні продукти можна швидко доставити; виготовлення деталей на замовлення зазвичай займає 3–6 тижнів.

Багатьох інженерів найбільше хвилює не те, «чи можна це зробити», а «чи може воно бути таким же стабільним, як оригінальні запчастини, з контрольованим часом виконання та доступними повними звітами про перевірку». Однією з основних можливостей VeTek є повна настройка відповідно до креслень, зберігаючи при цьому сумісність з обладнанням основних брендів.

Короткий довідник із сумісності основного обладнання

Таблицю нижче можна використовувати безпосередньо для внутрішнього технічного огляду або оцінки закупівлі:

У реальних проектах ми часто отримуємо оригінальні запчастини або креслення ШМ від клієнтів. Після підтвердження відповідності теплового поля та допусків розмірів технічна команда надасть рекомендації щодо чистоти підкладки, товщини покриття та шорсткості поверхні, а також надасть зразки для перевірки замовником на інструменті.

3. Ключові показники однорідності товщини покриття SiC CVD та контролю частинок

Основний висновок:Однорідність товщини, контрольована в межах ±5%, щільність, близька до теоретичного значення, і контрольована шорсткість поверхні є основою для придушення осипання порошку та забруднення частинками. Цільова чистота нижче 5 ppm, критичні металеві домішки відстежуються за допомогою GDMS/ICP-OES.

Проблеми з частинками – це майже кошмар кожного інженера з епітаксії. Якщо на покритті з’являться локальні тонкі плями, пори або мікротріщини, порошок буде осипатися під дією повторюваних термічних циклів і впливу корозійного газу, безпосередньо збільшуючи щільність дефектів пластини.

Товщина і однорідність

Типова товщина покриття CVD SiC становить 100–200 мкм. За допомогою контролю параметрів процесу та поля потоку VeTek стабілізує однорідність товщини в межах ±5%. Після більш ніж 1000 циклів термічного удару (кімнатна температура ↔ 1100°C) покриття не демонструє розшарування та може відповідати суворим вимогам GaN MOCVD щодо дефектів частинок ≤0,1/см².

Чистота та перевірка

Загальна чистота покриття та компонентів може бути нижчою за 5 ppm, а деякі продукти досягають 99,99995%. Ми використовуємо ICP-OES та GDMS для аналізу слідів металів, щоб забезпечити контрольовані рівні таких критичних домішок, як Fe та Ni, уникаючи перешкод із легуванням епітаксійного шару або концентрацією носіїв.

Щільність і стан поверхні

Полікристалічний шар β-SiC, утворений процесом CVD, має щільність, близьку до теоретичного значення (приблизно 3,21 г/см³), з надзвичайно низькою пористістю. Шорсткість поверхні (Ra) можна регулювати відповідно до вимог технологічного процесу замовника, забезпечуючи достатнє механічне зчеплення, уникаючи утворення джерела частинок.

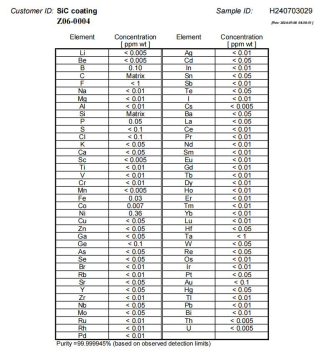

Рисунок 2 – Звіт про перевірку GDMS для CVD покриття SiC

4. Приклад: усунення пожовтіння країв для підвищення продуктивності покриття з 50% до 90%

Основний висновок:Завдяки точному контролю початкової швидкості осадження та поля потоку для усунення мікронапруги VeTek покращив вихід покриття графітового токоприймача MOCVD замовника приблизно з 50% до 90% і значно подовжив термін служби.

Це реальна історія, яка сталася на конвеєрі. Клієнт повідомив про пожовтіння країв і схильність до відшарування на деяких графітових фіксаторах, через що загальний вихід покриття партії коливався близько 50% протягом тривалого часу, з високими витратами на технічне обслуговування лінії та ризиком пластин.

Після втручання технічної групи під керівництвом доктора Сяо було зосереджено два напрямки: по-перше, швидкість осадження на початковій стадії була надто високою, що спричиняло накопичення внутрішньої напруги в покритті; по-друге, відмінності поля потоку між крайовими та центральними областями призвели до локальної надмірної або недостатньої товщини. Завдяки оптимізації співвідношення MTS/H₂, профілю температури осадження та дизайну поля потоку арматури було ефективно знято мікронапругу. Зрештою, вихід покриття цієї партії та подальшого виробництва стабілізувався вище 90%, цикл заміни замовника був значно подовжений, а скарги на частки значно зменшилися.

Цей випадок демонструє: «вміти пальто» є лише відправною точкою; «Стабільне, довготривале покриття та контроль частинок» — це справжня цінність, про яку піклуються інженери. Дані говорять більше, ніж будь-яка реклама.

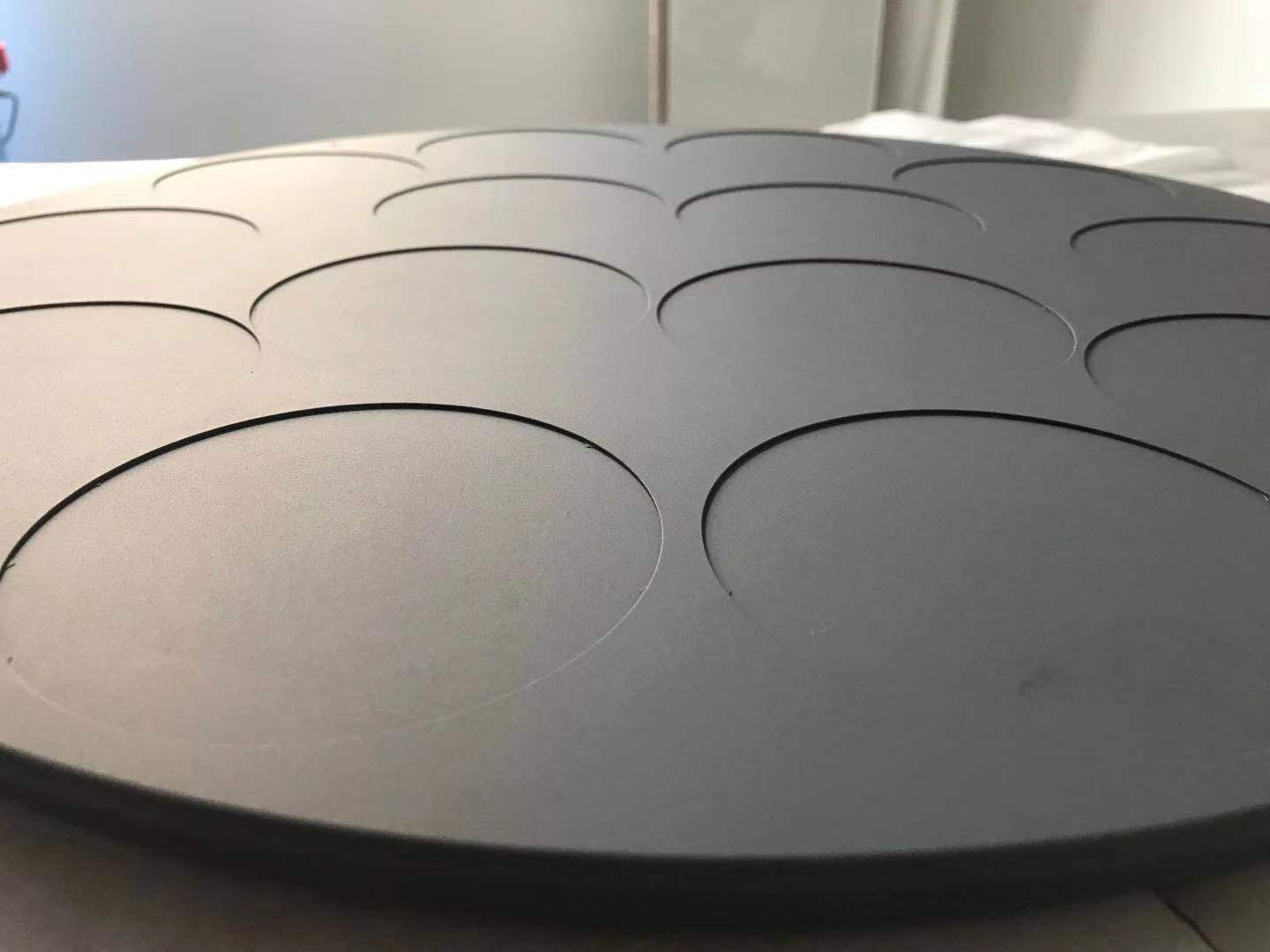

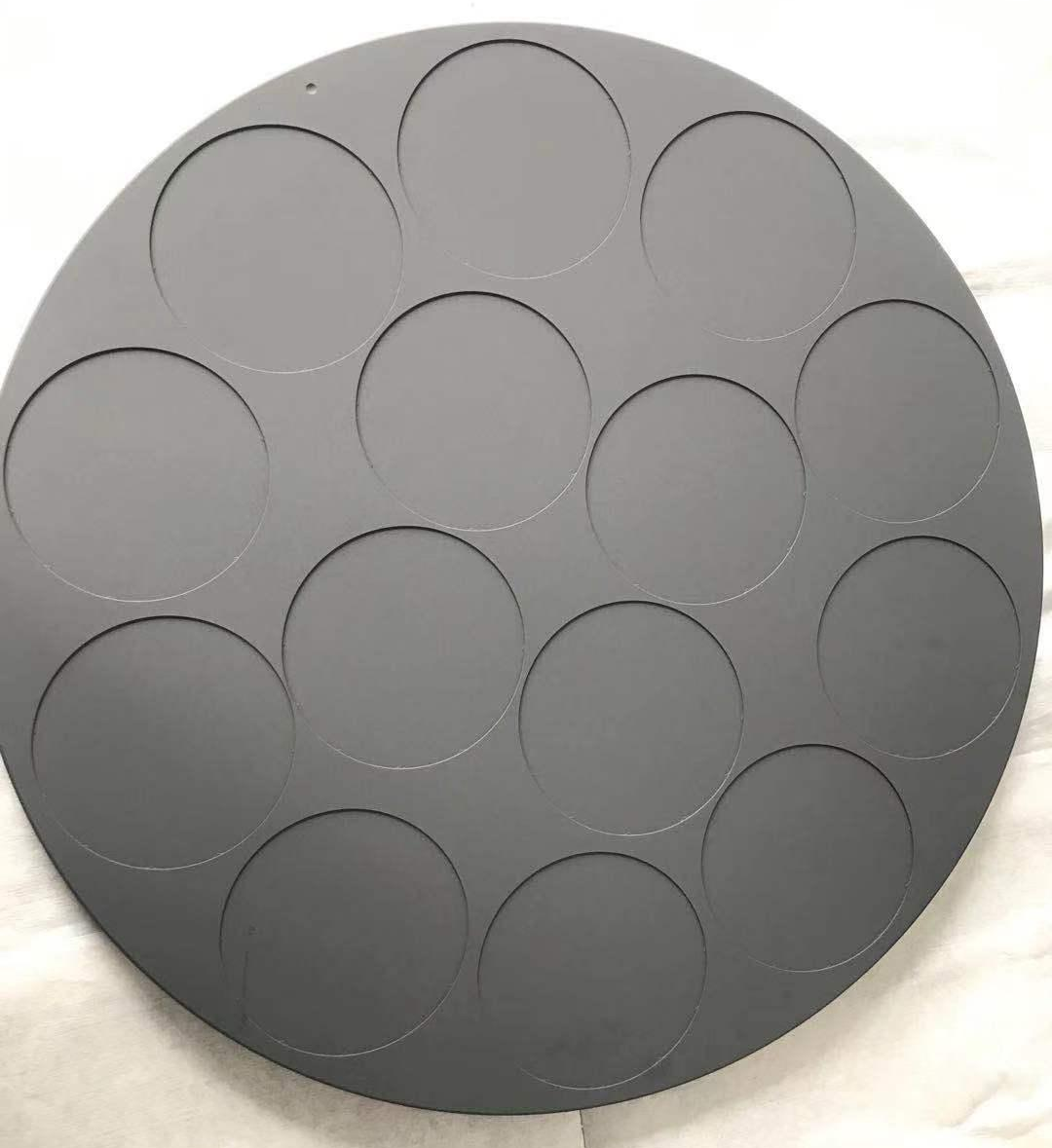

Рисунок 3 – Високочистий графітовий токоприймач із покриттям із карбіду кремнію CVD з однорідним кольором поверхні та без дефектів

5. Відмінності між суцільними SiC і графітовими деталями з покриттям і застосовні сценарії

Основний висновок:Графітові деталі з покриттям мають нижчу вартість і швидшу теплову реакцію, придатні для більшості епітаксійних датчиків; Твердий SiC не має жодного ризику на інтерфейсі та має сильніший плазмовий опір, підходить для компонентів із високими вимогами до травлення та сценаріїв надтривалого терміну служби.

На багатьох селекційних нарадах виникає проблема: чи використовувати графіт із покриттям чи переходити безпосередньо до Solid SiC? Це не просто те, «що краще», а компроміс між сценарієм застосування та загальною вартістю володіння (TCO).

Переваги графітових деталей з покриттям:Висока теплопровідність підкладки, швидкий нагрів, контрольована вартість; покриття забезпечує хімічний бар'єр і придушення часток. Підходить для великорозмірних GaN/SiC епітаксійних приймачів, які потребують високої термічної однорідності.

Переваги Solid SiC:Монолітний β-SiC без інтерфейсу покриття-підкладка, без ризику розшарування; чистота може досягати 5N–7N, чудова стійкість до плазмової ерозії, придатна для критичних частин травлення, таких як фокусні кільця та душові насадки, із терміном служби до 2000+ годин.

6. Управління повним життєвим циклом компонентів і цінність очищення та регенерації

Основний висновок:Від моніторингу установки та попередження про аномалії до професійного очищення та регенерації, формування замкнутого циклу керування може значно знизити загальну вартість володіння та зменшити частоту придбання нових деталей. VeTek надає спеціальні послуги з очищення Aixtron/Veeco та іншого обладнання.

Багато фабрик розглядають деталі з покриттям як витратні матеріали, які можна використати та викинути. Насправді, після професійного очищення та регенерації, значну частину компонентів можна відновити до рівня частинок і теплових характеристик, близьких до нових деталей, особливо чутливі елементи та кільця попереднього нагріву для платформ Aixtron і Veeco.

Рекомендується створити простий журнал життєвого циклу: записати час встановлення, загальну кількість робочих годин, стан поверхні після кожного очищення та результати випробування частинок. Лише тоді, коли покриття демонструє очевидне пожовтіння, місцеве розшарування або стійке перевищення часток, слід ініціювати рішення про заміну, а не знищувати передчасно на основі відчуття.

Малюнок 4 – Послуги з очищення графітових деталей із покриттям CVD SiC

7. Бали оцінки постачальника та можливості обслуговування VeTek

Основний висновок:Зосередьтеся на системі ISO9001, повних звітах про інспекцію (GDMS/ICP-OES), підтримці зразків, надійності за часом виконання та можливості технічного спілкування англійською мовою. VeTek має цілодобову підтримку та досвід обслуговування клієнтів за кордоном.

Для міжнародних клієнтів або фабрик із суворими вимогами до кваліфікації постачальників наступні моменти особливо важливі:

• Система якості: ISO9001, процес контролюється та відстежується.

• Можливість перевірки: надайте повні звіти про аналіз матеріалу для покриття та основи.

• Зразки та час виконання: підтримка оцінки зразків; стандартні продукти відправляються швидко, запчастини на замовлення зазвичай тривають 3–6 тижнів, термінові замовлення можна пришвидшити після переговорів.

• Технічна комунікація: відділ продажів і інженерів можуть вільно спілкуватися англійською мовою, що знижує витрати на спілкування для закордонних клієнтів.

• Відповідь післяпродажного обслуговування: надайте технічну підтримку та допомогу в аналізі несправностей, якщо покриття або компоненти виявляють аномалії.

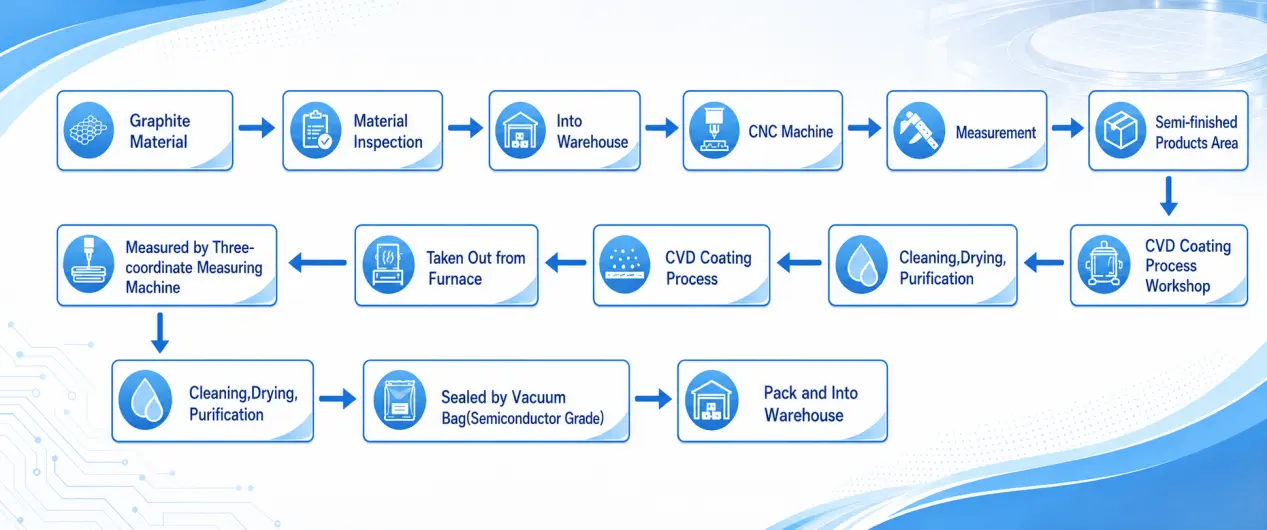

Рисунок 5 – Повний процес замовлення продукту VeTek

8. FAQ

(1). Чи підтримує продукт повне налаштування на основі креслень? Яке основне обладнання може відповідати?

так Можна налаштувати чутливий елемент, кільце попереднього нагріву, кільце відведення, півмісяць, кільце фокусування тощо, сумісне з такими платформами, як Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Як гарантується чистота? На якому рівні контролюються металеві домішки?

Чистота покриття та компонентів може бути нижчою за 5 ppm, деякі досягають 99,99995%. ICP-OES, GDMS та інше обладнання використовується для аналізу слідів із наданням повних звітів.

(3). Як щодо рівномірності товщини та терміну служби покриттів CVD SiC/TaC?

Однорідність товщини зазвичай контролюється в межах ±5%, товщина 100–200 мкм. За відповідних вікон процесу термін служби GaN MOCVD-суцептора може досягати 500–1000 годин; сценарії з надвисокими температурами вимагають переходу на TaC або Solid SiC.

(4). Чи підтримується тестування зразків? Який типовий час виконання оптових замовлень?

Підтримується оцінка зразків. Стандартні продукти можуть бути відправлені швидко; виготовлення запчастин на замовлення зазвичай займає 3–6 тижнів, залежно від складності конструкції та обсягу. Термінове замовлення можливе прискорене за домовленістю.

(5). Які сертифікати системи якості доступні? Чи можна надати звіти про перевірки та післяпродажну підтримку?

Впроваджено систему управління якістю ISO9001. Можуть бути надані звіти про аналіз матеріалів і покриттів, а також цілодобова онлайн-технічна підтримка. Спілкування англійською для закордонних клієнтів є безперебійним.

9. Підсумок і наступні кроки

Вибір ніколи не стосується «вибору найдорожчого» або «вибору найтовщого», а «пошуку рішення з найкращим балансом продуктивності та вартості відповідно до вашого обладнання, вікна процесу та бюджету частинок». Ми сподіваємося, що цей довідник допоможе вам швидко визначити структуру рішення: спочатку подивіться на температуру й атмосферу, потім підберіть покриття або Solid SiC і, нарешті, перевірте термін служби та характеристики частинок за допомогою даних.

Якщо ви оцінюєте рішення щодо заміни токоприймачів, кілець попереднього нагріву або компонентів гарячої зони на Aixtron, Veeco чи інших платформах, ви можете зв’язатися безпосередньо з технічною командою VeTek. Ми можемо надати рекомендації щодо налаштування, підтримку зразків і повні звіти про перевірку на основі ваших креслень або наявних запасних частин. Доктор Сяо та команда інженерів готові в будь-який час обговорити з вами оптимізацію теплового поля або спеціальні потреби в розробці конструкції.

Для отримання детальної інформації про продукт та додаткової технічної інформації, будь ласказв'яжіться з нами.

Основна література та джерела даних

1. Внутрішні технічні дані VeTek Semiconductor — термін служби графітового фіксатора з SiC-покриттям становить 500–1000 годин у процесі GaN MOCVD, вихід покриття покращено з 50% до 90% після усунення пожовтіння країв та інші практичні випадки [1].

2. T/CASME 2000-2025 Технічна специфікація графітових токоприймачів із покриттям із карбіду кремнію для напівпровідникової епітаксії — визначає технічні вимоги до графітових точок із покриттям SiC, виготовлених за допомогою процесу CVD на підкладках ізостатичного графіту високої чистоти, що застосовуються до продуктів напівпровідникової епітаксії.

3. T/CASME 2085-2025 Технічні специфікації для виробів з покриттям з карбіду танталу для вирощування кристалів карбіду кремнію — Технічні специфікації для графітових виробів із покриттям TaC у сценаріях вирощування кристалів SiC.

4. Накамура та ін., «Покриття з спеченого карбіду танталу на графітових підкладках: високонадійні захисні покриття для об’ємного та епітаксіального росту», Applied Physics Letters, Vol. 106, 082108, 2015. — Підтверджено, що покриття TaC можуть ефективно захищати графітові підкладки при високій температурі (>2000°C) і сильно корозійних атмосферах, утворюючи чітку межу продуктивності з покриттями SiC.

5. Wang та ін., «Вплив карбонізованого буферного шару на ріст SiC на Si», Journal of Crystal Growth, Vol. 199, стор. 564–567, 1999. — Обговорюється ефект буферного шару та контроль морфології поверхні в процесі росту SiC CVD, індексується Scopus і Web of Science.

Примітка. Дані про термін служби та продуктивність у тексті є типовими довідковими значеннями. Фактична продуктивність залежить від конкретних умов процесу, стану обладнання та рівня обслуговування. Будь ласка, перевірте фактичні вимірювання.

Автор:Група технічних інженерів VeTek Semiconductor (завершено під керівництвом доктора Сяо)
