VETEK-AMAT Hollow Lift Pin Solution: Графітова підкладка високої чистоти з покриттям CVD SiC

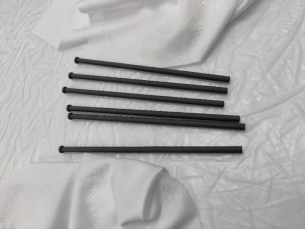

Малюнок 1. Фізичний продукт AMAT 0200-03201 Hollow Lift Pin (для 300-мм кремнієвих епітаксійних систем)

У процесах перенесення напівпровідникових пластин порожнистий підйомний штифт (Wafer Lift Pin) виконує важливі завдання підтримки та перенесення пластин. У високотемпературних технологічних середовищах, таких як MOCVD та епітаксійне вирощування, підйомні штифти повинні одночасно відповідати багатьом вимогам, включаючи високу чистоту, стійкість до корозії, стійкість до термічного удару та низьке забруднення частинками.

В даний час основні підйомні штифти на ринку використовують графітову підкладку + покриття CVD SiC. Однак технологія покриття переважної більшості постачальників може покривати лише зовнішню поверхню — для порожнистих конструкцій,внутрішня стіна справді є «технічно нічийною землею».

I. Три основні проблеми, з якими стикається покриття внутрішніх стін

1. Неконтрольована рівномірність осадження

Порожнисті конструкції мають велике співвідношення сторін. Гази-реагенти CVD намагаються рівномірно дифундувати глибоко у внутрішній отвір, спричиняючи зменшення товщини покриття внутрішньої стінки за градієнтом від порту до глибокої внутрішньої частини, при цьому на локальних ділянках навіть з’являються оголені відкриті ділянки.

2. Недостатня міцність міжфазного з’єднання

Вигнута внутрішня поверхня стінки обмежує простір оптимізації параметрів процесу осадження. Міцність зв’язку між покриттям і графітовою підкладкою важко досягти того самого рівня, що й зовнішня поверхня, і під час термоциклування можуть легко виникнути мікротріщини або навіть відшарування.

3. Неконтрольована внутрішня чистота отвору

Якщо пориста структура графітової підкладки не повністю закрита покриттям, частки вуглецю та металеві домішки будуть вивільнятися при високих температурах. Коли домішки відокремлюються, вони безпосередньо спричиняють різницю кольорів і дефекти частинок на поверхні пластини, що значно знижує продуктивність.

Використовуючи свій глибокий технічний досвід, накопичений у галузі CVD-покриттів, VETEK успішно подолав проблеми рівномірного нанесення та міжфазного з’єднання покриття CVD-SiC на внутрішній стінці порожнистих конструкцій — від оптимізації симуляції поля газового потоку до точного контролю поля температури осадження, створивши повне рішення для процесу нанесення покриттів на внутрішню стінку, яке забезпечує постійну товщину покриття від порту до глибокої внутрішньої частини отвору, надійно. склеювання та чистота внутрішнього отвору, що відповідає стандартам.

У цій статті буде надано поглиблений аналіз: технічних труднощів покриття внутрішньої стінки порожнистим підйомним штифтом, того, як рівномірність покриття внутрішньої стінки впливає на вихід пластин, а також ключових вузлів керування від проектування процесу до контролю якості та доставки.

II. Що таке порожнистий підйомний штифт AMAT?

Порожнистий підйомний штифт AMAT — це прецизійний компонент для обробки пластин, який використовується всередині напівпровідникового технологічного обладнання. Його основною функцією є підняття та розміщення пластин під час завантаження, розвантаження та послідовності обробки.

На відміну від звичайних суцільних підйомних штифтів, порожниста конструкція містить внутрішню порожнину. Ця структура зменшує загальний об’єм матеріалу та термічну масу, зберігаючи необхідну механічну геометрію. Однак для напівпровідникових застосувань виготовлення порожнистих підйомних штифтів є набагато більш вимогливим, ніж обробка звичайних твердих компонентів. Необхідно суворо контролювати точність розмірів внутрішньої та зовнішньої поверхонь, а концентричність між внутрішньою та зовнішньою геометрією є особливо критичною. Таким чином, як вибір матеріалу, так і процеси покриття є важливими для кінцевої роботи підйомного штифта.

Для систем епітаксії AMAT компанія VETEK Semiconductor пропонує індивідуальні рішення для порожнистих підйомних штифтів AMAT на основі високочистих графітових підкладок і щільних CVD-покриттів з карбіду кремнію (SiC). Порожниста структура допомагає зменшити непотрібну масу матеріалу, зберігаючи механічну структуру, необхідну для підйому пластини; CVD покриття з карбіду кремнію забезпечує високу чистоту, хімічну стійкість і стійкість до високих температур. Підйомний штифт VETEK AMAT 0200-03201 спеціально розроблений для застосувань кремнієвої епітаксії 300 мм і може бути виготовлений відповідно до креслень замовника, розмірів і вимог процесу.

III. Конструкція порожнистої підйомної шпильки AMAT VETEK

В даний час VETEK зосереджується на структурі покриття з графіту високої чистоти + карбіду кремнію CVD для порожнистих підйомних штифтів AMAT. Основний процес будівництва:

Графітова підкладка високої чистоти → Точна обробка з ЧПУ → CVD покриття з карбіду кремнію → Точна перевірка

Графітова підкладка забезпечує структурну основу і підходить для точної обробки тонкостінних і порожнистих геометрій. VETEK зазвичай використовує імпортні напівпровідникові графітові матеріали, включаючи матеріали SGL Carbon і Toyo Tanso, залежно від вимог замовника. Потім на поверхню графіту наноситься щільне CVD покриття з карбіду кремнію, утворюючи захисну робочу поверхню напівпровідника.

Чому вибрати графіт як основу?

Для порожнистих підйомних штифтів матеріал підкладки повинен досягати балансу між оброблюваністю, тепловими характеристиками, механічною стабільністю та сумісністю з процесом нанесення покриття. Графіт високої чистоти особливо підходить, оскільки він має такі характеристики:

• Хороша стійкість до високих температур

• Низьке теплове розширення

• Хороша теплопровідність

• Відносно низька щільність

• Чудова оброблюваність для складних геометрій

• Сумісність із процесом покриття карбідом кремнію CVD

Застосування графіту також дозволяє з високою точністю виготовляти складні порожнисті і тонкостінні конструкції. VETEK володіє можливостями точної обробки з ЧПК для компонентів з напівпровідникового графіту та карбіду кремнію з процесами обробки, оптимізованими для контролю розмірів і якості поверхні.

IV. CVD покриття з карбіду кремнію: критичний захисний шар

Покриття карбіду кремнію CVD є однією з найважливіших особливостей порожнистих підйомних штифтів VETEK AMAT. Це покриття утворює щільну поверхню карбіду кремнію на графітовому субстраті, допомагаючи захистити графіт, що лежить під ним, від технологічного середовища.

Стандартна товщина CVD покриття з карбіду кремнію для таких компонентів VETEK становить приблизно100±20 мкм. Чистота покриття приблизно6N / 99,99995%.

Більш широкі технічні можливості VETEK для CVD карбіду кремнію включають покриття високої чистоти, контрольовану товщину покриття та однорідність товщини від партії до партії. Технічні дані показують, що CVD покриття з карбіду кремнію знаходиться на рівні 6N–7N. Для конкретних проектів підйомних штифтів AMAT специфікації покриття можна скоригувати відповідно до креслень замовника та вимог процесу.

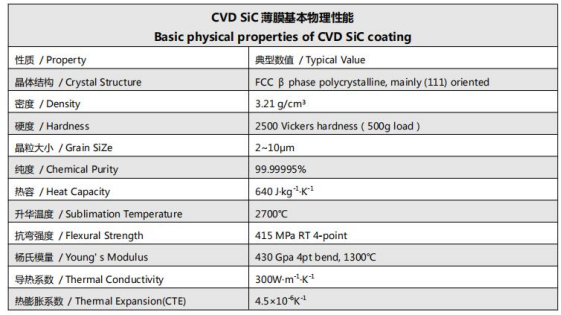

Рисунок 2: Основні фізичні властивості CVD покриття SiC

Чому важливе покриття внутрішньої стінки?

Одним із технічно найскладніших аспектів порожнистих підйомних штифтів AMAT є не просто покриття зовнішньої поверхні, а досягнення стабільного та однорідного покриття на внутрішній стінці порожнистої конструкції.

Внутрішня поверхня важкодоступна під час процесу нанесення покриття CVD. Порівняно із зовнішньою поверхнею, внутрішня геометрія створює додаткові проблеми щодо потоку газу, рівномірності осадження, контролю товщини покриття та послідовності процесу. Таким чином, якість внутрішнього покриття стін може стати важливим фактором відмінності серед постачальників.

VETEK має досвід нанесення CVD карбідом кремнію покриття порожнистих структур і приділяє особливу увагу внутрішній поверхні. Добре контрольоване покриття внутрішньої стінки допомагає підтримувати захисний шар карбіду кремнію по всій порожнистій структурі, а не залишати внутрішній графіт відкритим для технологічного середовища. Це особливо важливо, коли підйомний штифт працює у високотемпературних і хімічно агресивних напівпровідникових технологічних камерах.

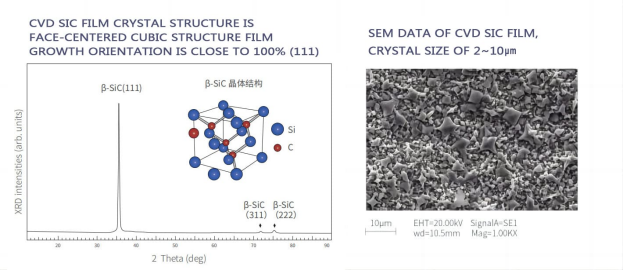

Рисунок 3: Мікроскопічна кристалічна структура CVD-покриття з карбіду кремнію

V. Ключові переваги порожнистих підйомних штифтів VETEK AMAT

Система матеріалів високої чистоти:Поєднання графіту високої чистоти та карбіду кремнію високої чистоти CVD розроблено для напівпровідникових середовищ, де контроль забруднення є критичним. Залежно від обраної специфікації, чистота CVD покриття з карбіду кремнію становить 6N.

Стандартне покриття з карбіду кремнію товщиною 100±20 мкм:Стандартна товщина покриття VETEK становить приблизно 100±20 мкм, що забезпечує практичну товщину покриття для напівпровідникових технологічних компонентів, тоді як індивідуальне налаштування доступне відповідно до вимог замовника.

Відмінна здатність внутрішнього покриття стін:Для порожнистих компонентів покриття внутрішньої стінки є однією з найскладніших частин виробничого процесу. VETEK розробив процеси нанесення покриття, здатні досягти високоякісного покриття внутрішньої стінки порожнистих підйомних штифтів, від моделювання поля газового потоку до контролю температурного поля, забезпечуючи постійну товщину покриття, міцне з’єднання.

Високотемпературна стабільність:І графітова підкладка, і CVD покриття з карбіду кремнію підходять для високотемпературних напівпровідникових процесів. Шар карбіду кремнію CVD забезпечує додатковий захист від хімічного впливу та пошкодження поверхні. Дані CVD-плівки карбіду кремнію VETEK містять високу теплопровідність, низьке теплове розширення та температуру сублімації приблизно 2700 °C, що вказує на те, що матеріал підходить для вимогливих високотемпературних застосувань.

Хімічна та корозійна стійкість:Щільна CVD поверхня з карбіду кремнію забезпечує кращу стійкість до корозії, ніж чистий графіт, і може протистояти агресивним технологічним газам і хімічним очищувальним середовищам. Це допомагає зменшити деградацію підкладки та підтримує більш стабільну поверхню компонента протягом повторюваних циклів процесу.

Точна обробка та налаштування:Порожнисті підйомні штифти вимагають точного контролю зовнішнього діаметра, внутрішнього діаметра, товщини стінки, довжини та концентричності. VETEK поєднує точну обробку з ЧПУ з процесами покриття CVD для виготовлення складних напівпровідникових компонентів за кресленнями замовника. Підйомні штифти можуть бути виготовлені відповідно до:

• Креслення замовника

• Зразок компонентів

• Розмірні характеристики

• Необхідна товщина покриття

• Потрібна марка графіту

• Особливі вимоги до процесу

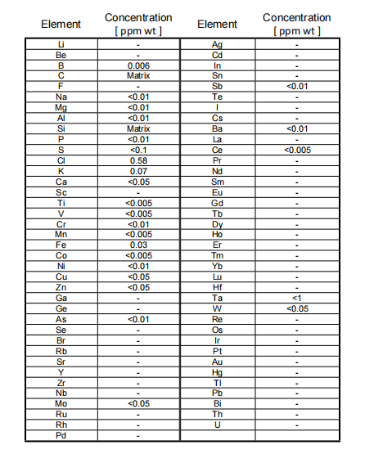

Малюнок 4: Звіт про випробування чистоти GDMS на покриття карбіду кремнію CVD

VI. Типові програми

Кремнієва епітаксія:Підйомні штифти використовуються для підйому пластин, позиціонування та перенесення в епітаксійному обладнанні. Існуючий продукт VETEK AMAT 0200-03201 спеціально призначений для застосування в епітаксії кремнію 300 мм.

Системи обробки вафель:Підйомні штифти можуть служити прецизійними компонентами обробки пластин для застосувань, які вимагають високотемпературної стабільності, точності розмірів і контролю забруднення. Штифти для підйому пластини з порожнистим трубчастим корпусом можуть ефективно мінімізувати локальні втрати тепла, тим самим зменшуючи сліди від штифтів, які зазвичай можна побачити на задній стороні пластини під час високотемпературних процесів (таких як епітаксійне зростання або відпал). Формування порожнистої порожнини всередині корпусу підйомного штифта зменшує теплову масу та покращує однорідність температури пластини.

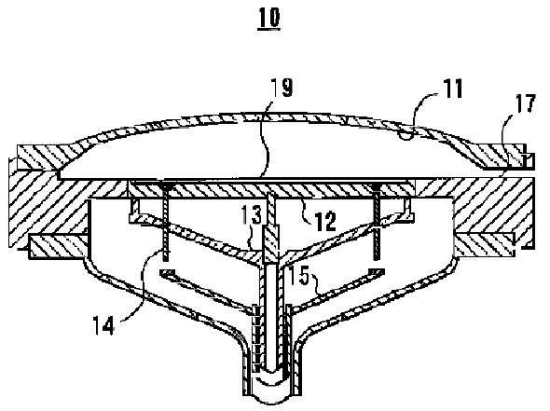

Рисунок 5. Схема принципу, за яким порожнисті підйомні штифти зменшують теплову масу та покращують однорідність температури пластини

Напівпровідникове технологічне обладнання:На основі креслень і зразків замовника можна розробити подібні компоненти з графіту + карбіду кремнію CVD для інших платформ напівпровідникового обладнання. Портфоліо напівпровідникової продукції VETEK охоплює кремнієву епітаксію, епітаксію карбіду кремнію, MOCVD, RTP/RTA, травлення та інші напівпровідникові процеси.



VII. Виробничий процес: ключові вузли керування від проектування процесу до контролю якості та доставки

Виробництво порожнистих підйомних штифтів AMAT включає кілька критичних етапів, кожен з яких безпосередньо впливає на надійність кінцевого продукту та вихід пластини:

1. Вибір графітового матеріалу— Виберіть відповідну марку графіту високої чистоти (SGL Carbon або Toyo Tanso тощо) відповідно до вимог замовника до розмірів, теплових характеристик і чистоти.

2. Точна обробка з ЧПУ— Обробіть графітову заготовку необхідної порожнистої форми. Особлива увага приділяється внутрішньому діаметру, зовнішньому діаметру, товщині стінки, довжині та концентричності.

3. Підготовка поверхні— Оброблений графітовий компонент проходить очищення та підготовку поверхні перед покриттям CVD.

4. CVD покриття з карбіду кремнію— Нанесіть щільний CVD шар карбіду кремнію на графітову підкладку. Стандартна товщина покриття становить приблизно 100±20 мкм, з чистотою покриття 6N відповідно до обраної специфікації.

5. Покриття внутрішньої поверхні (важливий технічний крок)— Для порожнистих підйомних штифтів внутрішня стінка ретельно оброблена для досягнення стабільного покриття з карбіду кремнію. Завдяки оптимізації поля симуляції газового потоку та точному контролю поля температури осадження забезпечується постійна товщина покриття від отвору до глибокої внутрішньої частини отвору, міцне з’єднання та чистота внутрішнього отвору, що відповідає стандартам.

6. Огляд — Готові компоненти перед відправкою проходять перевірку на точність розмірів, стан покриття та інші вимоги, визначені замовником.

Виробничі можливості VETEK охоплюють очищення, обробку з ЧПУ, покриття CVD та перевірку, забезпечуючи інтегрований виробничий ланцюжок для напівпровідникових компонентів на основі вуглецю.

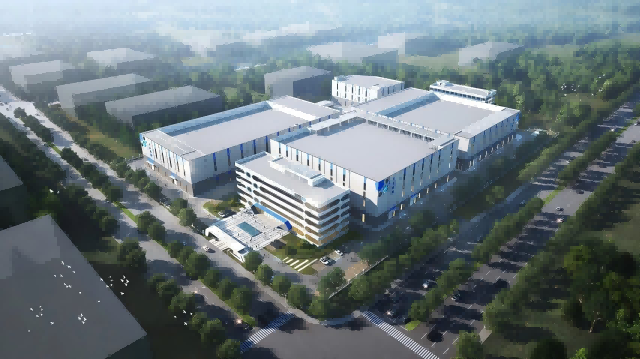

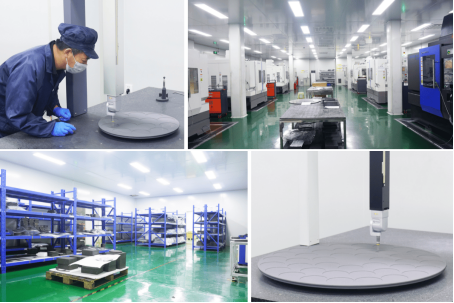

Малюнок 6: База виробництва напівпровідникових матеріалів VETEK і прецизійної обробки

VIII. Зразок часу виконання

Типовий час виконання індивідуальних зразків порожнистих підйомних штифтів AMAT становить приблизно 20 днів. Фактичний час доставки може відрізнятися залежно від складності креслення, вибору матеріалу, вимог до покриття, кількості та вимог до перевірки. Для повторних замовлень або вже кваліфікованих продуктів графіки виробництва можуть бути узгоджені окремо відповідно до прогнозів клієнта та необхідних дат доставки.

Малюнок 7: Упаковка продукту з порожнистим підйомним штифтом VETEK AMAT



IX. Чому варто вибрати порожнисті підйомні штифти AMAT від VETEK?

VETEK інтегрує постачання графітового матеріалу, точну механічну обробку, CVD-покриття з карбіду кремнію та виробництво напівпровідникових компонентів у інтегрований виробничий процес. Ключові можливості включають:

• Графітова підкладка високої чистоти (SGL Carbon / Toyo Tanso тощо)

• CVD покриття з карбіду кремнію чистота 6N

• Стандартна товщина покриття 100±20 мкм

• Механічна обробка порожнистих конструкцій

• CVD-покриття внутрішньої стінки з карбіду кремнію (можливість диференціації сердечника)

• Точна обробка з ЧПУ

• AMAT-сумісні рішення для підйому пластин

• Час виконання зразка приблизно 20 днів

VETEK охоплює повний технічний ланцюг розробки обладнання CVD, розробки процесів CVD, точної обробки з ЧПУ та очищення за підтримки спеціалізованих науково-дослідних центрів і потужностей з виробництва напівпровідникових матеріалів.

X. Часті запитання (FAQ)

Q1: Яка стандартна товщина покриття з карбіду кремнію CVD для порожнистих підйомних штифтів VETEK AMAT?

Стандартна товщина покриття становить приблизно 100±20 мкм. Конкретну товщину можна регулювати відповідно до креслень замовника та вимог процесу.

Q2: Якого рівня чистоти може досягти CVD покриття з карбіду кремнію?

Залежно від обраної специфікації, чистота покриття становить приблизно 6N (99,99995%). CVD-платформа карбіду кремнію VETEK регулярно працює на рівні 6N–7N.

Q3: Чому покриття внутрішньої стінки є критичним для порожнистих підйомних штифтів?

Внутрішню геометрію важко рівномірно покрити. Високоякісне покриття внутрішньої стінки з карбіду кремнію запобігає впливу високотемпературних хімічно активних технологічних середовищ на графітову підкладку та є ключовим фактором, що визначає довготривалу надійність. Однорідність покриття внутрішньої стінки безпосередньо пов’язана з чистотою внутрішнього отвору та виходом пластин.

Q4: Чи може VETEK виготовляти згідно з моїми OEM-кресленнями або зразками?

так VETEK може виготовляти відповідно до креслень замовника, номерів деталей OEM (наприклад, AMAT 0200-03201), зразків компонентів, специфікацій розмірів, необхідного сорту графіту та вимог до покриття.

Q5: який типовий час виконання зразка?

Типовий час виконання зразка становить приблизно 20 днів. Фактична доставка залежить від складності креслення, вибору матеріалу, вимог до покриття, кількості та потреб у перевірці.

XI. Резюме

Хоча порожнистий підйомний штифт AMAT є відносно невеликим напівпровідниковим компонентом, вимоги до його виготовлення далеко не прості. Геометрія тонких стінок, суворі вимоги до концентричності, робота при високій температурі, контроль забруднення та поєднання покриття внутрішньої поверхні роблять його спеціальним компонентом процесу виробництва напівпровідників.

У поточному рішенні VETEK використовується графіт високої чистоти з покриттям з карбіду кремнію CVD, що поєднує оброблюваність і термічні характеристики графіту з високою чистотою, хімічною стійкістю та високотемпературною стабільністю карбіду кремнію CVD. Зі стандартною товщиною покриття 100±20 мкм, чистотою до 6N, варіантами графітового матеріалу SGL і Toyo Tanso, а також можливістю покриття внутрішньої стінки, VETEK може надати індивідуальні рішення для порожнистих підйомних штифтів AMAT для роботи з напівпровідниковими пластинами та застосування кремнієвої епітаксії.

Для клієнтів, які шукають альтернативних постачальниківAMAT 0200-03201 порожнисті підйомні шпильки для пластин,абоінші графітові напівпровідникові компоненти з покриттям з карбіду кремнію,VETEK може оцінити креслення або зразки та надати індивідуальні виробничі рішення.
