Продукти

Продукти

VeTek є професійним виробником і постачальником у Китаї. Наша фабрика пропонує вуглецеве волокно, кераміку з карбіду кремнію, епітаксію з карбіду кремнію тощо. Якщо ви зацікавлені в наших продуктах, ви можете запитати зараз, і ми швидко зв’яжемося з вами.
View as

УФ-світлодіодний Epi-приймач

УФ-світлодіодний Epi-приймач

Як провідний виробник продукту та лідер продуктів Seprector China, Vetek Semiconductor зосереджувався на різних типах продуктів Supecor, таких як серйофітор EPI, що займається UV, SIC -чутник, MOCVD -серйовник. Veteksemi підтримує індивідуальні послуги з продуктів та сподівається на вашу консультацію.
Фізичне осадження пари

Фізичне осадження пари

Фізичне осадження з парової фази (PVD) компанії Vetek – це передова технологічна технологія, яка широко використовується для обробки поверхні та підготовки тонких плівок. Технологія PVD використовує фізичні методи для безпосереднього перетворення матеріалів із твердого або рідкого стану на газ і формування тонкої плівки на поверхні цільової підкладки. Ця технологія має такі переваги, як висока точність, висока однорідність і міцна адгезія, і широко використовується в напівпровідниках, оптичних пристроях, покриттях для інструментів і декоративних покриттях. Ласкаво просимо до обговорення з нами!
Технологія термічного напилення MLCC конденсатор

Технологія термічного напилення MLCC конденсатор

Технологія теплопровідника Vetek Semiconductor відіграє надзвичайно важливу роль у застосуванні покриття з міченими тигловими для багатошарових багатошарових керамічних конденсаторів (MLCC). Завдяки безперервній мініатюризації та високій продуктивності електронних пристроїв попит на технологію теплового розпилення MLCC також швидко зростає, особливо у застосуванні високого класу. З нетерпінням чекаємо налаштування довгострокового бізнесу з вами.

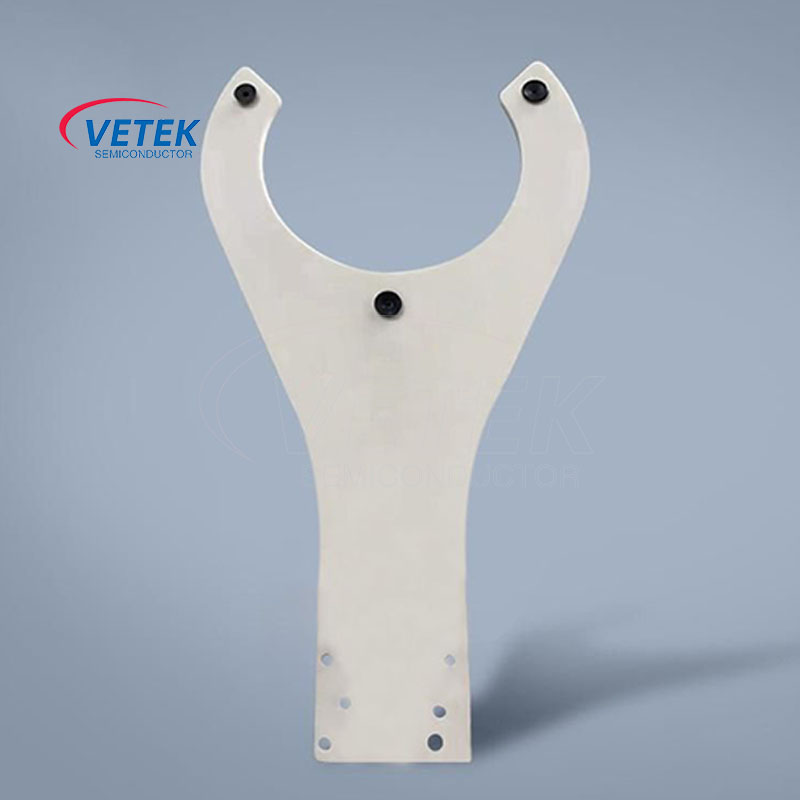

Роботична рука

Роботична рука

Технологія теплопровідника Vetek Semiconductor відіграє життєво важливу роль у застосуванні робототехнічних озброєнь, особливо в напівпровідникових виробничих умовах, які потребують високої точності та високої чистоти. Ця технологія значно покращує довговічність, надійність та ефективність роботи обладнання, покриваючи спеціальні матеріали на поверхні робототехнічної руки, що обробляє вафлі. Ласкаво просимо до розслідування нас.
Напівпровідникова технологія розпилення

Напівпровідникова технологія розпилення

Технологія термічного напилення Vetek Semiconductor Semiconductor — це передовий процес, який розпилює матеріали в розплавленому або напіврозплавленому стані на поверхню підкладки для формування покриття. Ця технологія широко використовується у сфері виробництва напівпровідників, в основному використовується для створення покриттів зі специфічними функціями на поверхні підкладки, таких як провідність, ізоляція, стійкість до корозії та стійкість до окислення. Основні переваги технології термічного напилення включають високу ефективність, контрольовану товщину покриття та хорошу адгезію покриття, що робить її особливо важливою у процесі виробництва напівпровідників, який вимагає високої точності та надійності. Чекаємо на ваш запит.
Максимум фазового наноропудера

Максимум фазового наноропудера

Напівпровідник Max Phase Nanopowder Veteksemi пропонує виняткові теплові та електричні властивості, ідеально підходить для вдосконалених додатків для електроніки та матеріалознавства. Завдяки чудовій стійкості до окислення та високотемпературною стабільністю, наноропоратор Veteksemi є ідеальним рішенням для інноваційних напівпровідникових технологій.
