Кільце з покриттям карбіду Tantalum
  • Кільце з покриттям карбіду TantalumКільце з покриттям карбіду Tantalum

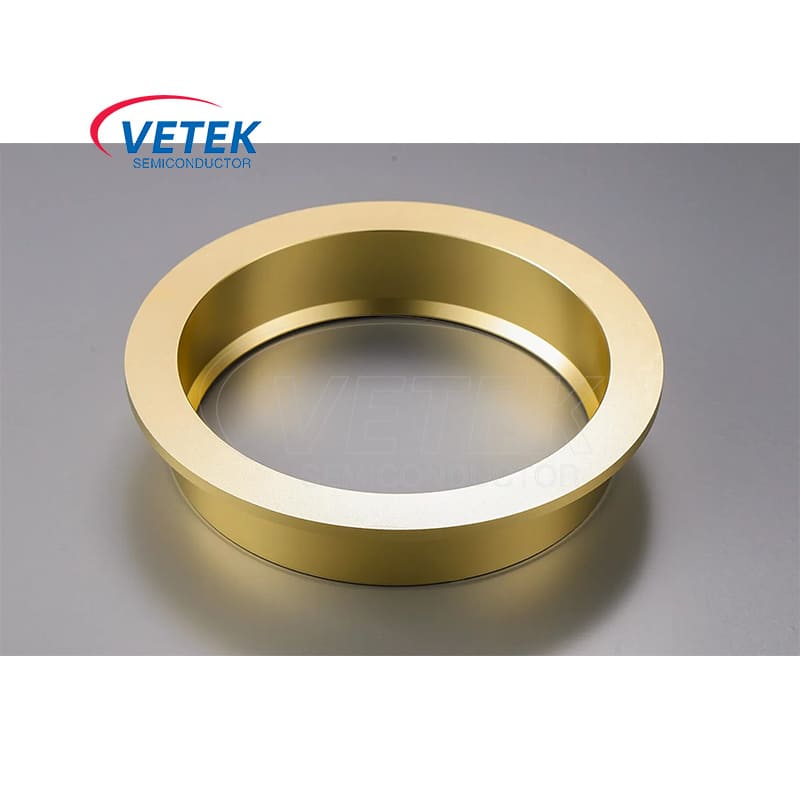

Кільце з покриттям карбіду Tantalum

Кільце для карбіду Vetek Semiconductor Tantalum Carbide є незамінним компонентом у напівпровідниковій промисловості, зокрема в травленні SIC Wafers. Його поєднання графітової основи та TAC покриття забезпечує чудові показники у високотемпературних та хімічно агресивних умовах. Завдяки підвищеній термічній стійкості, корозійній стійкості та механічній міцності, кільце з покриттям карбіду з туманом допомагає виробникам напівпровідників досягти точності, надійності та високоякісних результатів у своїх виробничих процесах.

Процес травлення SICЗастосування кільця для покриття карбіду Tantalum

Кільце з покриттям карбіду Tantalum використовується насамперед у процесі росту монокристалі SIC, важливий крок у виробництві напівпровідникових пристроїв, таких як пристрої живлення та РФ пристрої. Покриття карбіду Tantalum (TAC)-це матеріал, який широко використовується у високопродуктивних напівпровідникових програмах через його здатність протистояти суворим середовищем, високими температурами. Кільце з покриттям карбіду Tantalum - це делікатний процес, який вимагає компонентів, здатних витримати суворі умови, зберігаючи при цьому точність та стабільність.

Дослідники виявили, що, застосовуючи TAC покриття на поверхні графіту, вони можуть значно покращити його стійкість до окислення, корозії, зносу та підвищення його механічних властивостей. Цей процес покриття підвищує загальну продуктивність графіту у високотемпературних та корозійних середовищах.


Високотемпературні та високоточні середовища

Кільце для покриття TAC Semiconductor Vetek особливо корисне у високотемпературних напівпровідникових середовищах, де воно піддається підвищеній температурі та реактивних газах. ЙогоTAC покриттязахищає його від корозійних ефектів цих речовин, підтримуючи його функціональність протягом усього процесу травлення.


SIC WAFER

Кільце з покриттям TAC служить чудовим власником та системою підтримки дляSIC WAFERSпід час процесу травлення. Його точне придатність гарантує, що пластина розташована правильно, запобігаючи будь -якому руху під час травлення, що може призвести до нерівних або недосконалих поверхонь.


Травлення у виготовленому напівпровідниковому виробництві

Кільце для покриття карбіду Tantalum відіграє вирішальну роль у підтримці точності та якості, необхідних у напівпровідниковій галузі, особливо у виробництві передових пристроїв, де як цілісність вафлі, так і якість процесу травлення є першорядними. Високоякісне кільце TAC -покриття уникає помилок у процесі робочого процесу.


Довговічність кільця з покриттям TAC є однією з найбільш значущих переваг. Покриття TAC забезпечує додатковий шар захисту, який продовжує термін експлуатації компонента, навіть у найсуворіших напівпровідникових середовищах. Цей зменшений знос не лише означає меншу заміну, але й зменшує загальні експлуатаційні витрати для виробників напівпровідників. Розширюючи тривалість життя компонента, кільце для покриття TAC пропонує економічно вигідне рішення для виробничих ліній з великим обсягом, які потребують надійних та довговічних деталей.

Як провідний постачальник та виробник кільця з карбідним покриттям Tantalum в Китаї, семипровідникове кільце з покриттям TAC Vetek є вузькоспеціалізованим та незамінним компонентом у напівпровідниковій промисловості, зокрема в травленні SIC Wafers. Розроблений для довговічності та довговічності, він забезпечує відмінне рішення для підвищення ефективності та зменшення експлуатаційних витрат у застосуванні SIC травлення. Ветек напівпровідник щиро сподівається стати вашим довгостроковим партнером у Китаї.

ХімічнийВластивості покриття TAC

Хімічні властивості покриття карбіду Танталу (TAC)
Так
B
N O І S Cl NB Народ

0.4

14 39 0.14 0.29 13 0.87 < 0,05


Фізичні властивості покриття TAC

PІзикальні властивості покриття TAC
Щільність покриття TAC
14.3 (г/см³)
Конкретна емістивність
0.3
Коефіцієнт теплового розширення
6.3*10-6
ТАК ТАКУВАННЯ ТАКУ (HK)
2000 р.
Опір
1 × 10-5Ом*см
Термічна стабільність
<2500 ℃
Зміни розміру графіту
-10 ~ -20um
Товщина покриття
≥20UM Типове значення (35UM ± 10um)

Це напівпровідникКільцеве покриття з карбіду Tantalum Produuct

SiC Coating Graphite substrateTantalum Carbide Coating Ring testSilicon carbide ceramic processingSemiconductor process equipment
