VETEK Semiconductor | Виробник покриттів CVD SiC/TaC, твердого SiC та критичних напівпровідникових матеріалів

I. VETEK Semiconductor — головний технологічний лідер у сфері передових напівпровідникових матеріалів і національне спеціалізоване та складне підприємство «Маленький гігант»

VETEK Semiconductor — це високотехнологічне підприємство, яке спеціалізується на високотемпературних рішеннях теплового поля для фотоелектричної та напівпровідникової промисловості. Заснована в2016, компанія зосереджена на дослідженні, розробці та індустріалізації високотемпературних термічних польових матеріалів. Ми самостійно освоїли технології нанесення основних покриттівCVD Карбід кремнію (CVD SiC)іCVD карбід танталу (CVD TaC), і встановили повністю інтегроване покриття виробничої системиочищення графіту → точна обробка → нанесення покриття.

Компанію визнано аНаціональне спеціалізоване та складне підприємство «Малий гігант»., що входить до числа провідних постачальників рішень для напівпровідникової епітаксії теплового поля в Китаї. Наша продукція успішно забезпечила домашню заміну ключових компонентів теплового поляСвітлодіодна епітаксія, напівпровідники третього покоління та кремнієва епітаксія,і увійшли в основні ланцюги поставок багатьох провідних виробників напівпровідників.

II. ПроVETEK Semiconductor

Ключове повідомлення:Компанія VETEK Semiconductor, заснована в 2016 році, є національним спеціалізованим і складним підприємством «Маленький гігант». Компанія управляє шістьма спеціалізованими бізнес-підрозділами, які пропонують комплексні рішення для всієї промисловості високотемпературного теплового поля напівпровідників.

1. Основна команда

Компанія має понад20 фахівців з науково-дослідних робіт. Наша основна технічна команда походить із престижних університетів, зокремаЧжецзянський університет, Уханьський університет, Центральний південний університет і Китайський університет геонаук.Команда має великий досвід у:

· Розробка CVD обладнання

· Дослідження напівпровідникових матеріалів

· Точна обробка

· Підготовка матеріалу високої чистоти

· Управління якістю

2. Організаційна структура та бізнес-підрозділи

Компанія складається зшість основних підрозділів бізнесу:

· Відділ покриття CVD SiC

· Відділ покриття CVD TaC

· Графітний підрозділ

· Відділ кварцу та керамічних компонентів

· Відділ вуглецевого волокна

· Відділ напівпровідникових пластин

III. Шість основних категорій продуктів — повне охоплення напівпровідникових високотемпературних теплових полів

Ключове повідомлення:Компанія VETEK Semiconductor, зосереджена навколо критичних процесів виробництва напівпровідників, створила шість категорій зрілих продуктів, у тому числіПокриття CVD SiC, покриття CVD TaC, твердий карбід кремнію (Solid SiC), високочистий графіт і матеріали на основі вуглецю, кварц і вдосконалена кераміка, а також напівпровідникові пластини, що охоплює основні програми, такі якепітаксія, травлення та вирощування кристалів.

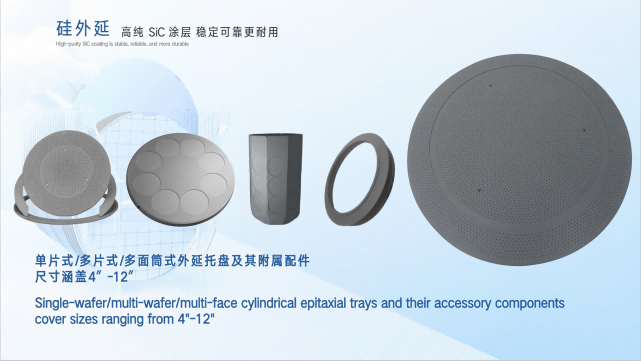

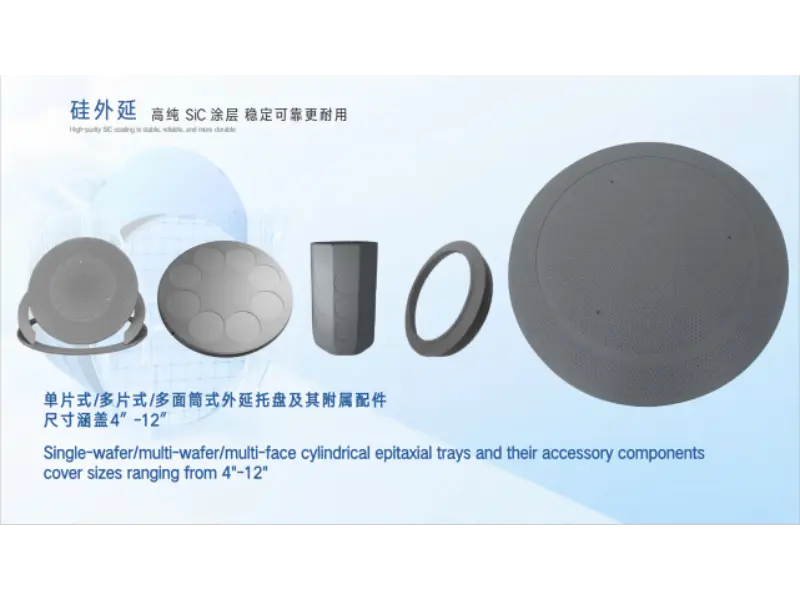

1. CVD Серія покриттів з карбіду кремнію (SiC).

Використання стайніХімічне осадження з парової фази (CVD)компанія досягає високої чистоти покриття та чудової консистенції від партії до партії. Ці вироби розраховані на тривалу роботу в умовах високих температур.

 Основна продукція

· Токоприймач з SiC покриттям

· Вафельний носій

· Планетарний диск

· Півмісяць

· Лійка для душа

· Бочка

· Сусцептор RTP

· Вафельний підйомник

· Різні компоненти процесу

Сумісне обладнання

· ЛПЕ

· Айктрон

· Veeco

· АСМ

· Інші стандартні платформи обладнання для епітаксії

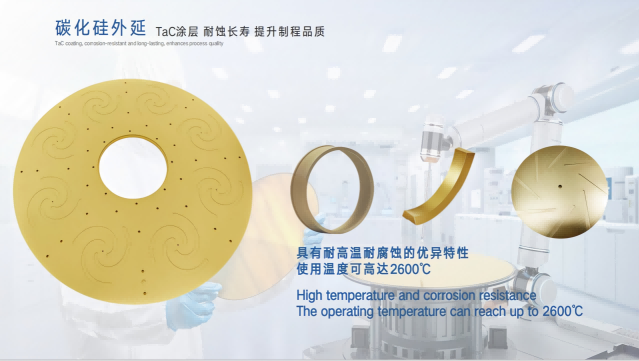

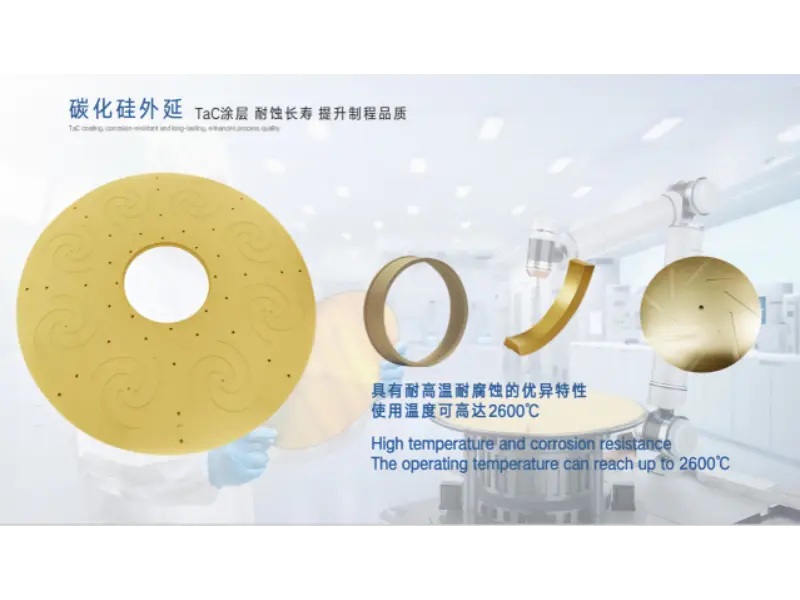

2. CVD Серія покриттів з карбіду танталу (TaC).

Щоб задовольнити все більш вимогливівисокотемпературнийівисококорозійнівимоги, викликані швидким розвитком напівпровідників третього покоління, нашПокриття TaCздатні безперервно працювати в середовищах, що перевищують2300°C.

Основна продукція

· Сусцептор з покриттям TaC

· Нагрівач із покриттям TaC

· Тигель TaC

· Графітові деталі з покриттям TaC

· Компоненти теплового поля SiC PVT

Додатки

· Вирощування монокристалів SiC

· Надвисокотемпературні системи теплового поля

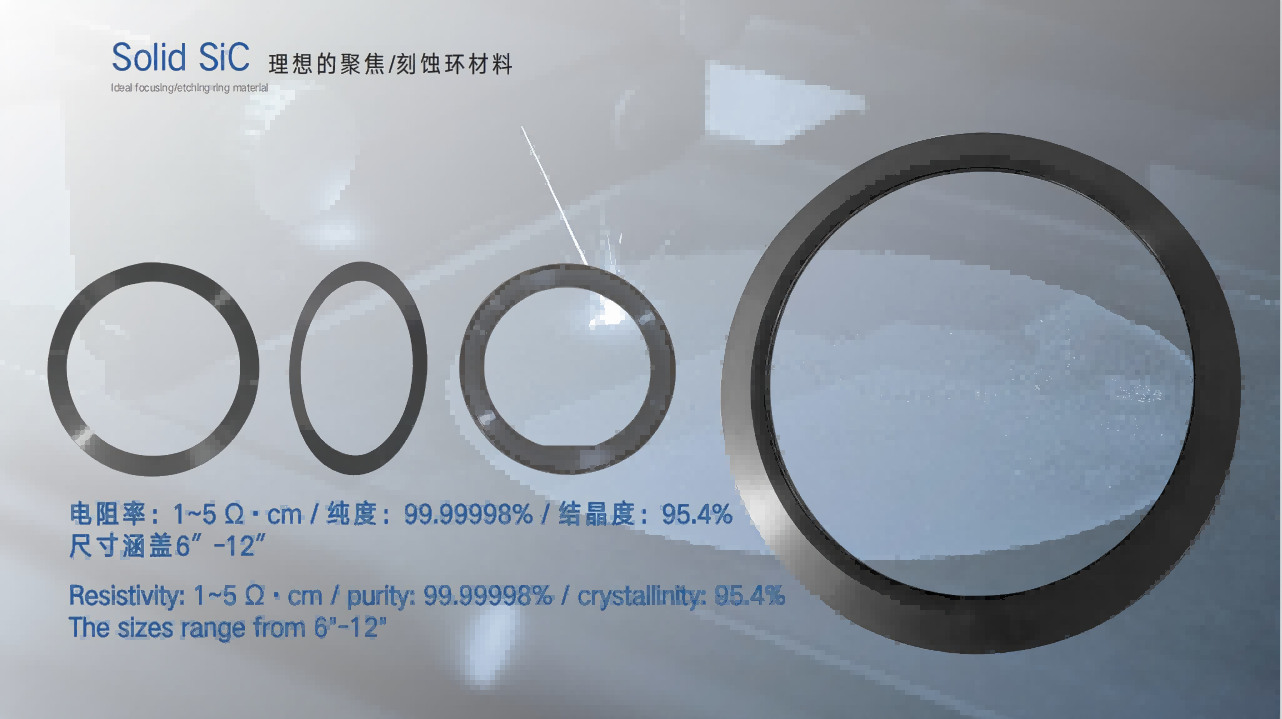

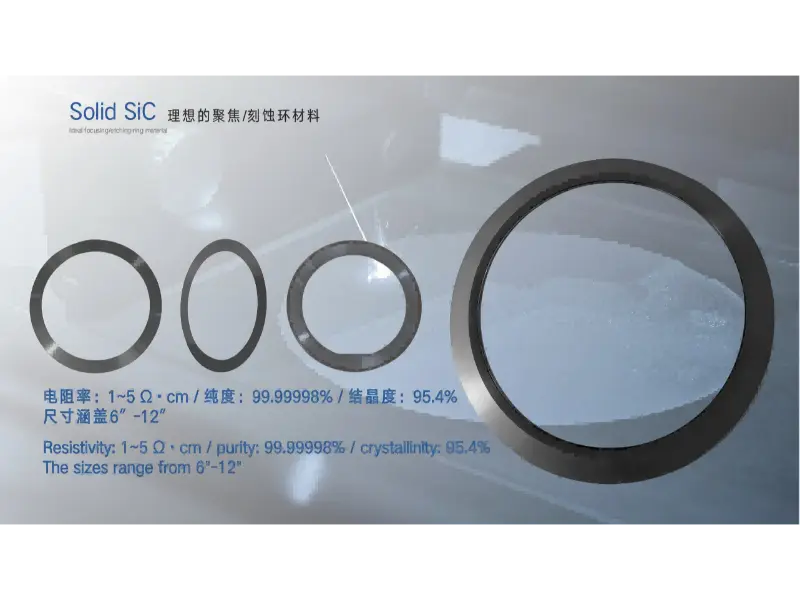

3. Серія твердого карбіду кремнію (Solid SiC).

Твердий карбід кремнію поєднує в собі високу чистоту, чудову стійкість до корозії, чудову стійкість до плазми та видатну термічну стабільність, що робить його ідеальним для передових систем травлення та обладнання для високотемпературних печей.

Основна продукція

· Кільце фокусування

· Edge Ring

· Лійка для душа

· Вафельний кораблик

· Печна труба

· Напрямний циліндр

· Компоненти травлення

4. Графіт високої чистоти та серія матеріалів на основі вуглецю

Ми надаємо комплексні рішення для системи теплового поля з такими продуктами, як:

· Графітовий токоприймач

· Утеплювач

· Тигель

· Тепловий щит

· Графітове кільце

· Графітовий електрод

· М'який фетр з вуглецевого волокна

· Жорсткий фетр з вуглецевого волокна

· Вуглецевий композит

Усі продукти можуть бути виготовлені на замовлення відповідно до різних платформ обладнання.

5. Серія Quartz and Advanced Ceramics

Спираючись на наш досвід у технологіях CVD матеріалів, ми розширили наше портфоліо продуктів, включивши:

Вироби з кварцу високої чистоти

· Кварцові човни

· Кварцові носії

· Технологічні труби

· Пічні труби

· Дзвонові банки

· Кварцові каблучки

· Кварцові фланці

· Трубки для впорскування газу

· Кварцові тиглі

· Інші індивідуальні кварцові компоненти

Удосконалені керамічні компоненти

· Оксид алюмінію високої чистоти (Al₂O₃)

· Карбід кремнію (SiC)

· Нітрид кремнію (Si₃N₄)

· Нітрид бору (BN)

Ці продукти широко використовуються в:

· Дифузія

· Окислення

· ЛПКВД

· PECVD

· Камери травлення

· Складне напівпровідникове обладнання

6. Серія напівпровідникових пластин

Ми постачаємо широкий асортимент напівпровідникових пластин і матеріалів для підкладок, включаючи:

· Карбід кремнію (SiC)

· Кремній

· Оксид галію (β-Ga₂O₃)

· Сапфір

· SOI (кремній на ізоляторі)

· Нітрид галію (GaN)

· Арсенід галію (GaAs)

Індивідуальні розміри вафель доступні з2 дюйми до 8 дюймів.

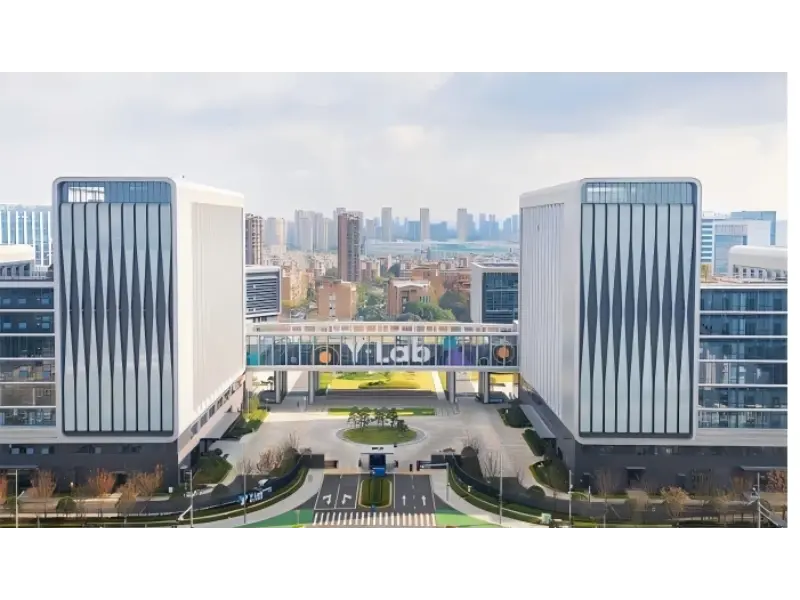

IV. Сила досліджень і розробок і технологічні прориви

Ключове повідомлення:Керуючись філософією в«Індустріалізація, керована дослідженнями та розробками»,компанія створила подвійні інноваційні платформи, що складаються з їїКорпоративні дослідження та розробки Сентеr і theYongjiang Laboratory Thermal Field Materials Innovation Center, безперервно вдосконалюючи ключові технології в обладнанні CVD, процесах нанесення покриттів і передових напівпровідникових матеріалах.

1. Подвійні науково-дослідні платформи

Компанія VETEK Semiconductor створиладві основні науково-дослідні платформи:

· Корпоративний R&D центр

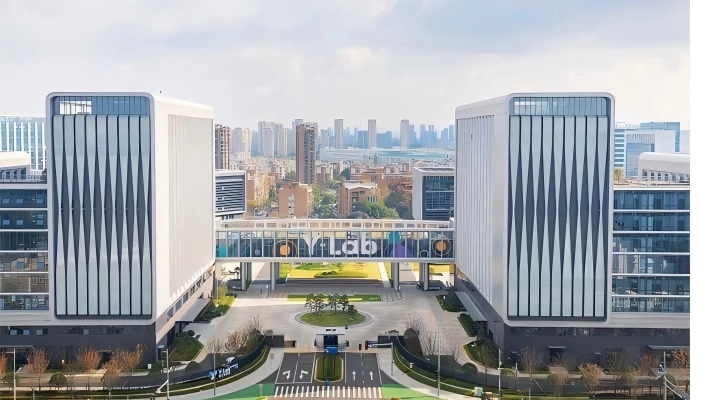

· Інноваційний центр термопольових матеріалів лабораторії Yongjiang

Ці дві платформи спільно проводять дослідження та розробку передових матеріалів, оптимізацію процесів та індустріалізацію продукції, забезпечуючи постійну технологічну підтримку для довгострокового розвитку компанії.

2. Портфоліо основних технологій

Компанія продовжує робити прориви в наступних основних технологіях:

· Самостійна розробка CVD обладнання

· Оптимізація процесу CVD SiC

· Технологія осадження CVD TaC

· Технологія очищення матеріалу високої чистоти

· Технологія прецизійної обробки графіту

· Проектування теплового поля напівпровідника

· Оптимізація високотемпературних характеристик матеріалу

· Розробка нових напівпровідникових матеріалів

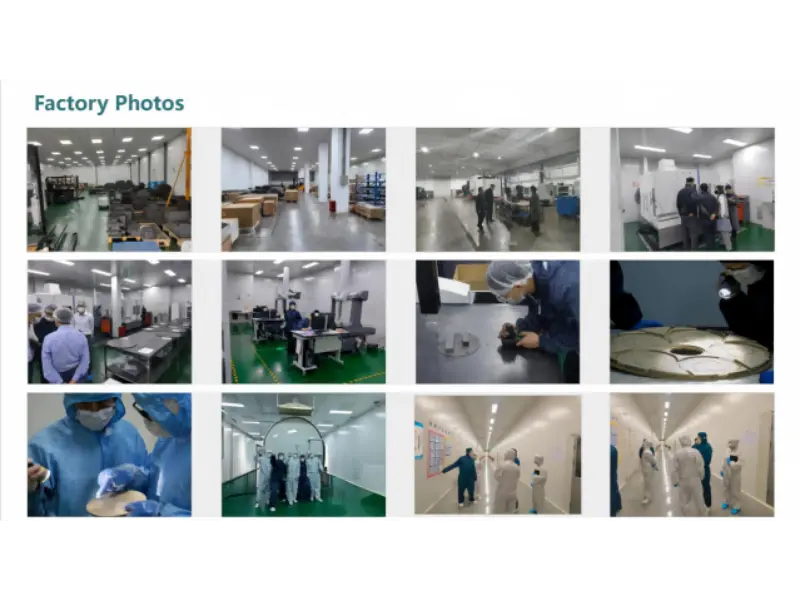

V. Виробничі можливості та виробничі потужності

Ключове повідомлення:Компанія VETEK Semiconductor запровадила повне покриття робочого процесу виробництваочищення → точна обробка → нанесення покриття → перевірка → пакування та відвантаження. Компанія управляє виробничою базою площею приблизно 100 акрів, більше ніж50 виробничих ліній, і17 Системи покриття CVD SiC, з максимальним розміром покриття 1,5 метра.

Виробнича здатність	Технічні характеристики
Виробнича база	Приблизно 100 акрів
Виробничі лінії	50+
CVD системи покриття SiC	17 одиниць
Системи покриття CVD TaC	8 одиниць
Системи виробництва твердого SiC	3 одиниці
Максимальний розмір покриття	1,5 метра
Річна ємність для великих токоприймачів (600 мм і більше)	Більше 10 000 шт

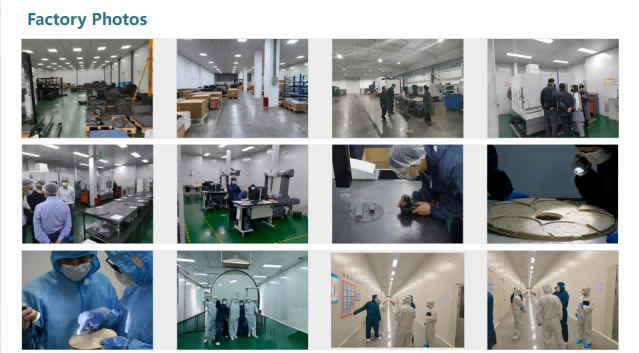

Компанія оснащена:

· Надточні обробні центри з ЧПК

· Обробні центри з ЧПК

· Токарні верстати з ЧПК

· Шліфувальні верстати з ЧПУ

· Великі горизонтальні обробні центри

· Високоточне контрольне обладнання

· Системи очищення високої чистоти

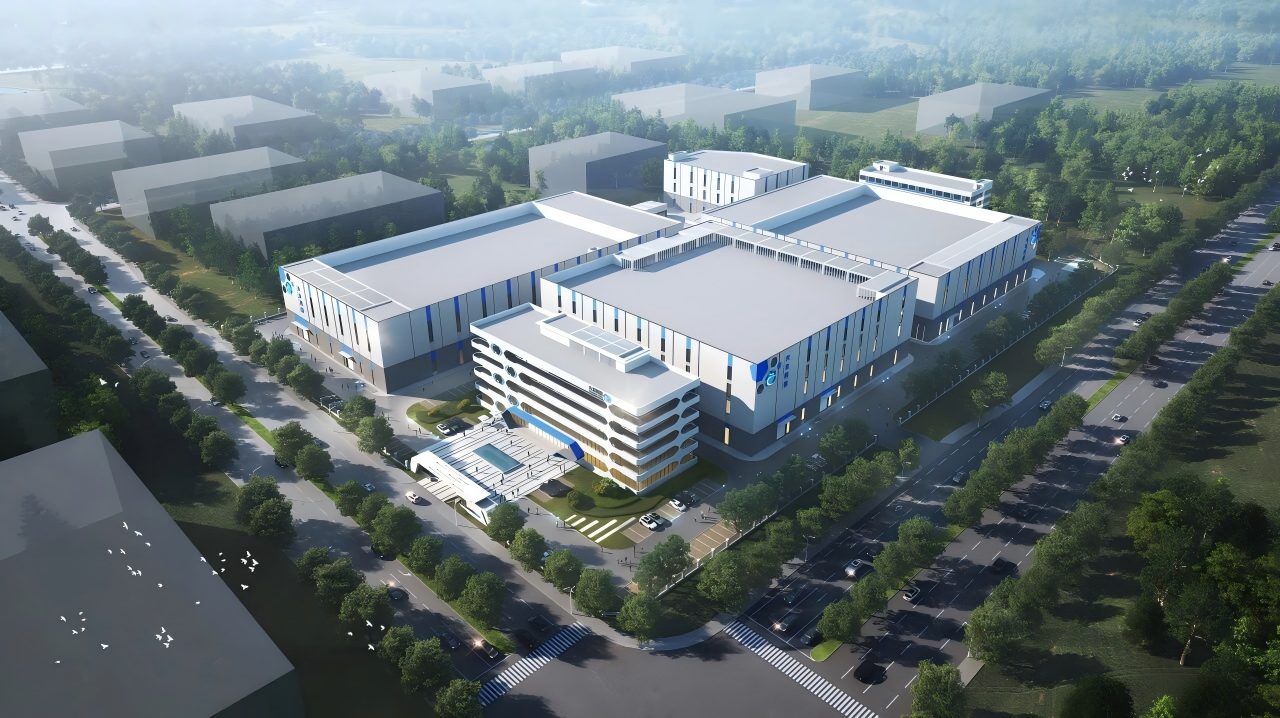

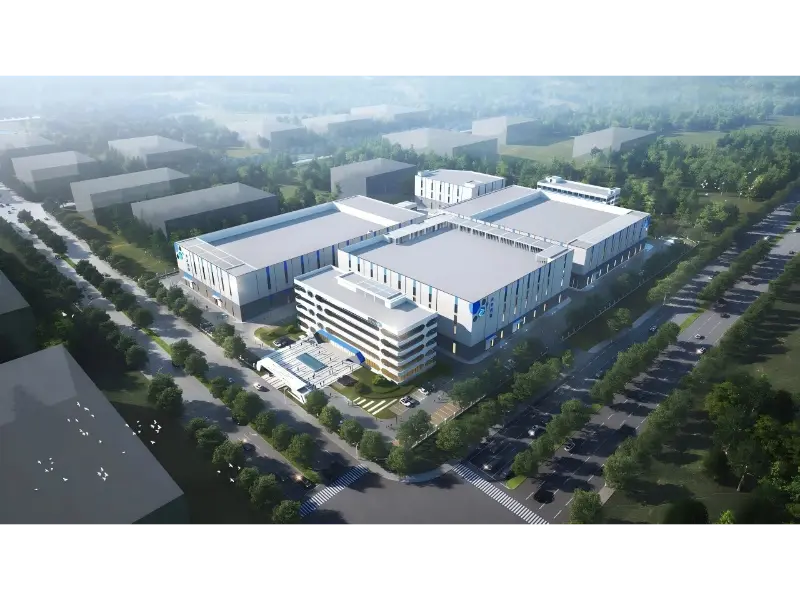

Зараз будується нова виробнича база, яка дозволить ще більше розширити виробничі потужності компанії для задоволення зростаючого глобального попиту.

VI. Система менеджменту якості та сертифікація продукції

Ключове повідомлення:Компанія VETEK Semiconductor створила комплексну систему управління якістю, що охоплює весь виробничий процес. Матеріали високої чистоти можуть досягти рівня чистоти6N–7N, тоді як консистенція товщини від партії до партії становитьCVD покриття SiCконтролюється всередині±10 мкм. Компанія також надає повну сертифікацію матеріалів та перевірочну документацію для підтримки вимог клієнтів до якості.

Виробництво напівпровідників висуває надзвичайно жорсткі вимогиматеріальна чистота, точність розмірів і консистенція продукту. Компанія VETEK Semiconductor створила комплексну систему управління якістю, що охоплює кожен етап виробництва. Кожен виріб проходить наступний процес виробництва:

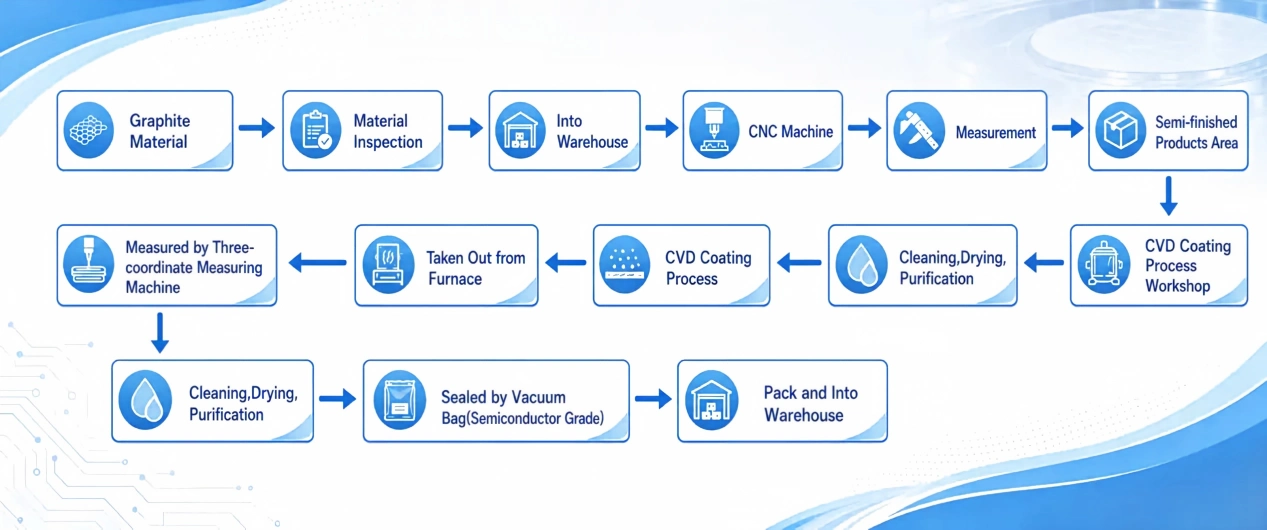

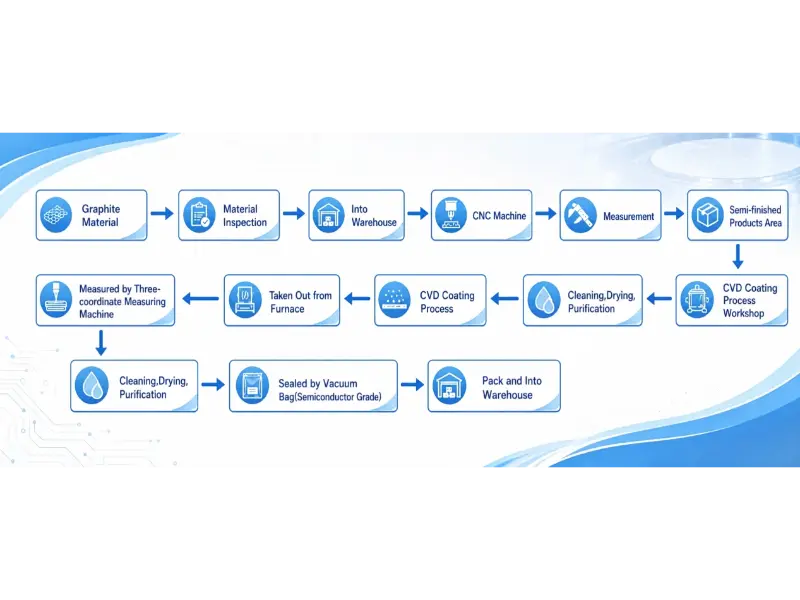

Перевірка сировини → Очищення високої чистоти → Точна обробка → Нанесення покриття CVD → Перевірка продукту → Остаточна перевірка

1. Ключові показники якості

· Після глибокого очищення чистоту матеріалів високої чистоти можна контролюватиРівень 6N–7N.

· Послідовність товщини покриття від партії до партії дляCVD покриття SiCконтролюється всередині±10 мкм.

· ДляПродукти з покриттям TaC, здійснюється строгий контроль якості для адгезії покриття, цілісності поверхні та перевірки тріщин/точкових отворів.

2. Підтримка технічної документації

Компанія надає повну технічну документацію, в тому числі:

· Атестат на матеріал

· Сертифікат відповідності (COC)

· Акт перевірки

· Звіт про перевірку розмірів

· Звіт про перевірку товщини покриття

· Паспорт матеріалу

· SDS/MSDS (де застосовно)

· Пакувальний лист

· Комерційний рахунок

· Сертифікат походження (відповідно до експортних вимог)

VII. Глобальні можливості постачання та обслуговування

Ключове повідомлення:ОпориVETEK SemiconductorOEM/ODMпослуги, виготовлення на замовлення, замовлення зразків, дрібносерійне виробництво. Стандартні продукти зазвичай мають час виконання замовлення2–4 тижні, а глобальна логістика підтримується черезDHL, FedEx, UPS, і океанські перевезення.

1. OEM/ODM та виготовлення на замовлення

Компанія надає довгострокові послуги, включаючи:

· Виготовлення за кресленнями замовника

· Виготовлення за наданими зразками

· Зворотне проектування

· Дизайн індивідуальних розмірів

· Рекомендації щодо заміни графітового матеріалу

· Оптимізація розчину покриття

· Оптимізація структури теплового поля

· Повна розробка компонента теплового поля

Ми підтримуємо продукти від2-дюймовий, 4-дюймовий, 6-дюймовий і 8-дюймовийплатформ до ще більших індивідуальних розмірів.

2. Гнучкі варіанти закупівель

Доступні зразки замовлень і дрібносерійне виробництво, що дозволяє клієнтам виконувати:

· Валідація обладнання

· Кваліфікація процесу

· Розробка нового продукту

Для масового виробництва плани стабільних поставок можна розробити на основі річних прогнозів закупівель клієнтів.

3. Стандартні терміни виконання

Тип продукту	Стандартний час виконання
Стандартні продукти	2–4 тижні
Стандартні індивідуальні продукти	4–6 тижнів
Комплексна індивідуальна продукція	6–10 тижнів

Довгострокові партнери можуть створювати програми гарантійного запасу для подальшого покращення стабільності доставки.

4. Глобальні логістичні рішення

Ми підтримуємо різні міжнародні способи доставки, зокрема:

· DHL

· FedEx

· ДБЖ

· тротил(для зразків і невеликих партій)

· Авіаперевезення (для термінових вантажів великого обсягу)

· Морські перевезення (для великих компонентів і довгострокових оптових замовлень)

Підтримувані торгові умови включають:

· EXW

· FOB

· FCA

· CIF

· DDP (доступний для окремих країн)

Продукція захищена багатошаровою упаковкою, в тому числі:

· Прибирання чистих приміщень

· Захисна плівка ПЕ

· Вакуумна герметизація

· Антистатична упаковка

· Амортізація з перламутрової бавовни (EPE).

· Дерев'яні ящики на замовлення

5. Вирішення транспортних питань

Якщо під час транспортування виникають будь-які проблеми, зокрема:

· Пошкоджена упаковка

· Пошкодження при транспортуванні

· Невідповідність кількості

· Неправильні моделі товару

клієнти можуть негайно зв'язатися з нашою командою продажів. Ми надамо оперативну підтримку, зокрема:

· Замінні поставки

· Заміна товару

· Технічний аналіз

· Допомога в логістиці

щоб забезпечити задоволення клієнтів.

6. Передпродажне та післяпродажне обслуговування

Передпродажна підтримка

· Консультація з вибору товару

· Аналіз дизайну для технологічності (DFM).

· Рекомендації щодо заміни матеріалу

· Пропозиції щодо оптимізації теплового поля

· Підтримка зразків

· Швидке котирування

Післяпродажна підтримка

· Керівництво по установці

· Рекомендації щодо використання продукту

· Керівництво з технічного обслуговування

· Підтримка оптимізації процесів

· Аналіз терміну служби продукту

· Аналіз відмов

· Швидке реагування на проблеми, пов'язані з якістю

VIII. Основні галузі застосування

Ключове повідомлення: продукція VETEK Semiconductor широко використовується в п’яти основних галузях промисловості, у тому числівиробництво напівпровідників, напівпровідників третього покоління, світлодіодів, нової енергії, наукових досліджень і передового виробництва.

Виробництво напівпровідників

· Інтегральні схеми (IC)

· Силові напівпровідники

· МЕМС

· Складні напівпровідники

Напівпровідники третього покоління

· Силові пристрої SiC

· Пристрої живлення GaN

· Радіочастотні пристрої

· Мікро світлодіод

Світлодіодна промисловість

· Сині світлодіоди

· Глибокі ультрафіолетові світлодіоди (УФ-світлодіоди)

· Міні світлодіоди

· Мікро світлодіоди

Нова енергетика

· Нові енергетичні транспортні засоби (NEVs)

· Фотоелектричне обладнання

· Системи накопичення енергії

Наукові дослідження та сучасне виробництво

· Лабораторії університету

· Національні науково-дослідні інститути

· Платформи для досліджень і розробок Advanced Materials

IX. Часті запитання (FAQ)

Q1: Які продукти в основному надає VETEK Semiconductor?

A:VETEK Semiconductor пропонує шість основних категорій продукції, в тому числіПокриття CVD SiC, покриття CVD TaC, твердий карбід кремнію (Solid SiC), високочистий графіт і матеріали на основі вуглецю, кварц і вдосконалена кераміка, а також напівпровідникові пластини, що охоплює критичні напівпровідникові процеси, такі якепітаксія, травлення та вирощування кристалів.

Q2: Якого рівня чистоти можуть досягти CVD SiC-покриття VETEK Semiconductor?

A:Завдяки нашому процесу глибокого очищення можна контролювати чистоту матеріалів високої чистоти6N–7Nрівень. Крім того, постійність товщини покриття від партії до партіїCVD покриття SiCконтролюється всередині±10 мкм, що забезпечує стабільну роботу при тривалій високотемпературній експлуатації.

Q3: Чи підтримуєте ви замовлення зразків або невеликі покупки?

A:так Ми приймаємозразки замовленьі може забезпечувати поставки одиничними або невеликими партіями залежно від типу продукту, дозволяючи клієнтам проводити валідацію обладнання, кваліфікацію процесу та розробку нового продукту.

Q4: який ваш стандартний час виконання?

A:Стандартний термін виконання:

· Стандартні продукти:2–4 тижні

· Стандартні індивідуальні продукти:4–6 тижнів

· Комплексна індивідуальна продукція:6-10 тижнів

Для довгострокових клієнтів також можна запровадити програми гарантійного запасу для подальшого покращення стабільності доставки.

Q5: Чи підтримуєте ви виготовлення на замовлення або послуги OEM/ODM?

A:так Ми забезпечуємо виробництво на основі креслень замовника, виготовлення на основі наданих зразків, зворотне проектування, проектування індивідуальних розмірів, рекомендації щодо заміни матеріалів, оптимізацію покриття, оптимізацію структури теплового поля та повні послуги з розробки компонентів теплового поля. Ми підтримуємо продукти відПлатформи від 2 до 8 дюймів, а також більші індивідуальні розміри.

Q6: У якому напівпровідниковому обладнанні в основному використовуються ваші продукти?

A:Наша продукція широко використовується вLPE, Aixtron, Veeco, ASMта інші стандартні системи епітаксії, а такожобладнання для травлення, печі окислення/дифузії, печі для вирощування кристалів та інше обладнання для обробки напівпровідників. Вони підходять для критичних виробничих процесів, включаючи:

· Кремнієва епітаксія

· SiC епітаксія

· Епітаксія GaN

· Світлодіодна епітаксія

· Плазмове травлення

· Дифузія

· Окислення

· Відпал

· Швидка термічна обробка (RTP)

Q7: Як ви забезпечуєте якість продукції та узгодженість партії?

A:Компанія VETEK Semiconductor створила повну систему управління якістю, що охоплює весь виробничий процес:

Перевірка сировини → Очищення високої чистоти → Точна обробка → Нанесення покриття CVD → Перевірка продукту → Остаточна перевірка

Кожна продукція проходить численні перевірки, зокрема:

· Візуальний огляд

· Розмірна перевірка

· Вимірювання товщини покриття

· Перевірка площинності

· Перевірка концентричності

· Перевірка однорідності покриття

Повні записи щодо відстеження якості зберігаються протягом усього виробничого процесу.

Q8: Які сертифікати та кваліфікації має VETEK Semiconductor?

A:Компанія VETEK Semiconductor була визнана Національним спеціалізованим та складним підприємством «Маленький гігант». Засновник компанії, доктор Хе Шаолун, був обраний провідним талантом у рамках «Програми десяти тисяч талантів» провінції Чжецзян. Наша продукція увійшла в основні ланцюги поставок численних публічних лідерів галузі, включаючи Leon Microelectronics, Jiangfeng Electronics, HC Semitek і Zhaochi Co., Ltd.

X. Основні переваги

· Національне спеціалізоване та складне підприємство «Малий гігант»,займає одне з перших місць у постачальниках напівпровідникової епітаксії в Китаї.

· Подвійні науково-дослідні платформи:Корпоративний науково-дослідний центр + Інноваційний центр термопольових матеріалів лабораторії Yongjiang.

· Шість бізнес-підрозділів і шість основних категорій продуктів,забезпечення повного охоплення напівпровідникових високотемпературних теплових полів.

· Повна інтеграціяdВиробничий ланцюг:Повне покриття системи власного виробництваочищення → точна обробка → покриття CVD → перевірка,забезпечення повного контролю процесу.

· Нам довіряють понад 30 клієнтів із напівпровідникової галузі,з продуктами, що входять до основних ланцюжків поставок багатьох провідних публічних напівпровідникових компаній.

· Підтримка OEM/ODM і виготовлення на замовлення,надання гнучких рішень, адаптованих до вимог клієнта.

· Зразки замовлень і SmaII-серійне виробництво Aдоступний,допомагаючи клієнтам зменшити витрати на валідацію та прискорити розробку продукту.

· Комплексний контроль якості та повна відстежуваність продукції,забезпечення довгострокової стабільності продукту та стабільної продуктивності.

· Global Logistics Network and Comкомплексна передпродажна та післяпродажна підтримка,надання надійних послуг клієнтам у всьому світі.

XI. Висновок

Керуючись постійними технологічними інноваціями,VETEK Semiconductorстворив повну екосистему послуг, що охоплюєдослідження та розробки, виробництво та глобальна доставка, зосереджених навколо критичних процесів виробництва напівпровідників.

Відвисокочистих матеріалів до точних напівпровідникових компонентів, і відпередові технології покриття для завершення рішень теплового поля, компанія зобов’язується надавативисокопродуктивний, надійнийle, і стійкийключові матеріали та ключові компоненти для глобальногоінтегральна схема, напівпровідник третього покоління, Світлодіодне, фотоелектричне та сучасне виробництвопромисловості.

Дивлячись вперед,VETEK Semiconductorпродовжуватиме виконувати свої зобов’язанняqуальністьдосконалість і технологічні інновації, тісно співпрацюючи з клієнтами по всьому світу, щоб стимулювати розвиток напівпровідникових матеріалів і технологій нового покоління.
