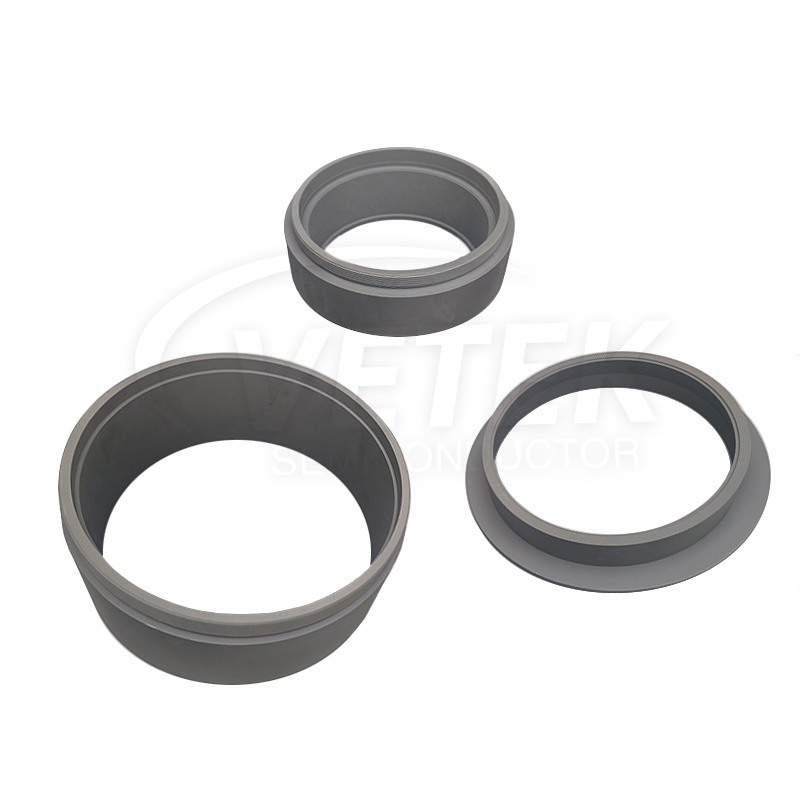

Тачка TAC -покриття Vitek Semiconductor є ключовим компонентом для успішного росту монокристалів карбіду кремнію. Завдяки високій температурній стійкості, хімічній інертності та відмінною продуктивністю, що забезпечує вироблення високоякісних кристалів з послідовними результатами. Довіряйте нашим інноваційним рішенням, щоб покращити метод PVT SIC процес зростання кристалів та досягти відмінних результатів.

Vetek Semiconductor пропонує пористий керамічний пакет SIC, широко використовується в технології обробки вафель, передачі та інших посилань, придатних для склеювання, писання, патчів, полірування та інших посилань, лазерної обробки. Наш пористий керамічний Чак SIC має надслідну вакуумну адсорбцію, високу площину та високу чистоту задовольняють потреби більшості напівпровідникових галузей.

В даний час покриття TAC в основному використовується в таких процесах, як монокристалічний ріст карбіду кремнію (метод ПВТ), епітаксіальний диск (включаючи епітаксію карбіду кремнію, індикатор епітаксії) тощо. У поєднанні з хорошою тривалою стабільністю таків для покриття TAC, що покривають запчастини. Ми з нетерпінням чекаємо, що ви стаєте нашим довгостроковим партнером.

Як основний споживчий засіб у процесі виготовлення напівпровідників, пористий графіт відіграє незамінну роль у декількох зв’язках, таких як зростання кристалів, допінг та відпал. Як професійний виробник пористого графіту, Vetek Semiconductor зобов’язаний забезпечити якісні пористі графітові продукти за конкурентними цінами, вітайте подальший запит.

GAN на SIC EPI HapeCeptor відіграє життєво важливу роль у переробці напівпровідників завдяки чудовій теплопровідності, високій здатності до переробки та хімічної стабільності та забезпечує високу ефективність та якість матеріалу епітаксіального росту GAN. Vetek Semiconductor - професійний виробник Китаю GAN на SIC EPI Sperceptor, ми щиро з нетерпінням чекаємо вашої подальшої консультації.
